Applications typiques
01/bague de guidage du vérin hydraulique, bague de support
02/machines hydrauliques, manchon de guidage de colonne de machine-outil de forgeage
03 / machines de construction, bague de support d'essieu oscillant de véhicule
Paramètres techniques
| Modèle | couleur | Densité (8/cmP) |
Force d'allongement
(MPa) | résistance à la compression | Dureté | coefficient de frottement | Température de fonctionnement
(°C) |
| À plat sur la surface stratifiée | Perpendiculaire à la surface du stratifié | sec | Lubrification à l'huile |
| PFC-1 | Brun jaunâtre pâle | 1.2-1.4 | ≥45 | ≥168 | ≥256 | 92 | 0,23-0,46 | 0,12-0,14 | -40~130 |

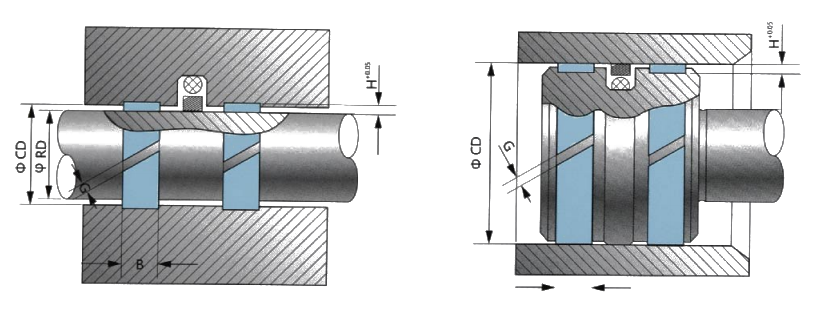

Les segments de support du piston du vérin hydraulique et de la tige de piston se réfèrent aux spécifications
Dimensions : mm
| Matériel | Tolérance du diamètre extérieur CD | Tolérance du diamètre intérieur d | Tolérance d'épaisseur de paroi H | Tolérance de largeur B | Incision OD CD | Incision G | Tolérances d'incision |
Série PFC

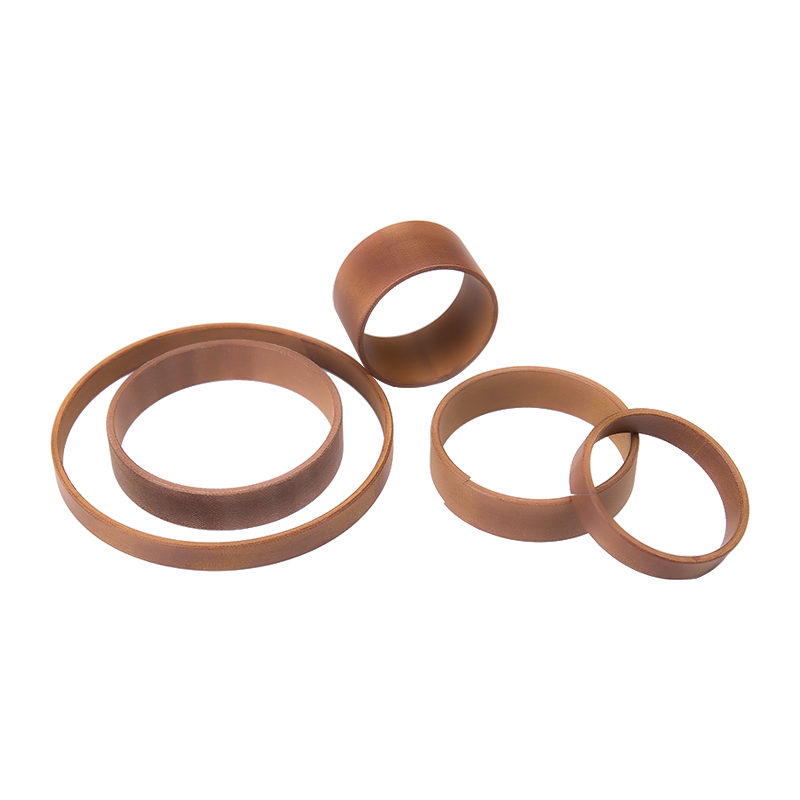

Anneaux de guidage en tissu haute résistance | ±0,1 | ±0,1 | 0 | 0 | ≤100 | 2 | ±1 |
| <100~≤200 | 3 | ±1 |
| -0,05 | -0,30 |
| <200 | 4 | ±1 |
Présentation du matériel
Le matériau PFC-2 est un matériau composite à haute résistance formé par thermodurcissable à une certaine température et pression à l'aide d'une résine phénolique soluble contenant du graphite uniformément dispersé et un tissu en fibres de coton de haute qualité. Il présente une résistance mécanique élevée, d'excellentes performances de friction et d'usure, une bonne résistance à la température et peut résister à de fortes vibrations, à des charges d'impact et à de légères charges de rotation dans des conditions semi-statiques. Il peut fonctionner dans un état faible ou sans huile et convient aux machines d'ingénierie, aux bagues de support de pont tournant de véhicules d'ingénierie, aux guides de colonne de lit de presse de forgeage, aux roulements sphériques, etc.
Paramètres techniques
| Modèle | Couleur | Densité
(g/m.) | Résistance à la traction
(MPa) | Résistance à la compression | dureté | Coefficient de frottement | Température de fonctionnement (°C) |
| Parallèle à la surface stratifiée | perpendiculaire à la surface du stratifié | Sec | Lubrification à l'huile |
| PFC-2 | noir | 1.2-1.4 | ≥40 | ≥160 | ≥220 | 90-100 | 0,15-0,30 | 0,10-0,12 | -40~130 |
Applications typiques
01/Robinet à bille, manchon d'arbre de vanne papillon
02/Manchon de guidage de colonne verte pour machines en plastique
03/Manchon d'arbre de machines hydrauliques
04/Machines hydrauliques, manchon de guidage de colonne de machine à forger
05/Engins de chantier, doublure de support de pont tournant de véhicule
06/Roulements sphériques et matériaux de roulements marins pour équipements de génie maritime
Présentation du matériel
Ce matériau est composé de fibres synthétiques, de résine polyester renforcée et de micro poudres autolubrifiantes. Faible coefficient de frottement, propriétés mécaniques élevées et résistance à la corrosion chimique
Il a de bonnes performances et une faible absorption d’eau.
Paramètres techniques
| Modèle | Couleur |
Densité
(g/m) | Résistance à la compression
(MPa) | Système de friction (friction sèche) | Température de fonctionnement |
| Température minimale | Température minimale |
| PFC-20 | Vert ou blanc | 1.2-1.4 | 330 | 0,13 (utilisez GB/T3960) | 120 | -40 |
Applications typiques
01/Anneau de guidage
02/Roulements, chemises d'arbre et coussinets
03/Construction navale et composants marins
04/Pièces de machines de construction
05/Composants de production d'énergie hydraulique
