Roulement en plastique d'ingénierie HZ-EP Fabricants

Que sont les roulements en plastique d'ingénierie HZ-EP

Les roulements HZ-EP sont des éléments coulissants lisses formés à partir de thermoplastiques techniques par moulage par injection, avec un renfort en fibres et des charges lubrifiantes solides là où le devoir l'exige. Étant donné que la géométrie provient d'un moule plutôt que d'un cycle d'usinage, nous pouvons produire des nervures, des brides, des poches d'huile ou de graisse, des éléments d'encliquetage et des alésages non circulaires qui seraient coûteux en bronze ou en acier.

La matrice matérielle transporte le lubrifiant, de sorte que le roulement fonctionne à sec ou avec seulement une lubrification limite. La friction reste faible dans des conditions sèches et lubrifiées, et le polymère tolère les environnements humides, salins et légèrement chimiques où une douille métallique se corroderait. La faible densité réduit également la masse en rotation et le bruit transmis.

Où s'adapte la gamme

• Composants automobiles — charnières de siège, pivots de pédales, points de verrouillage et de liaison, supports de moteur et mécanismes intérieurs.
• Machines industrielles — entraînements de convoyeurs, lignes de conditionnement et d'étiquetage, suiveurs de came et joints rotatifs à basse vitesse.
• Matériel médical et de laboratoire — les assemblages, centrifugeuses et instruments à humidité contrôlée où la contamination par le lubrifiant est inacceptable.
• Matériel agricole et extérieur — points de pivotement et liaisons exposés à la poussière, aux lavages et aux intempéries.

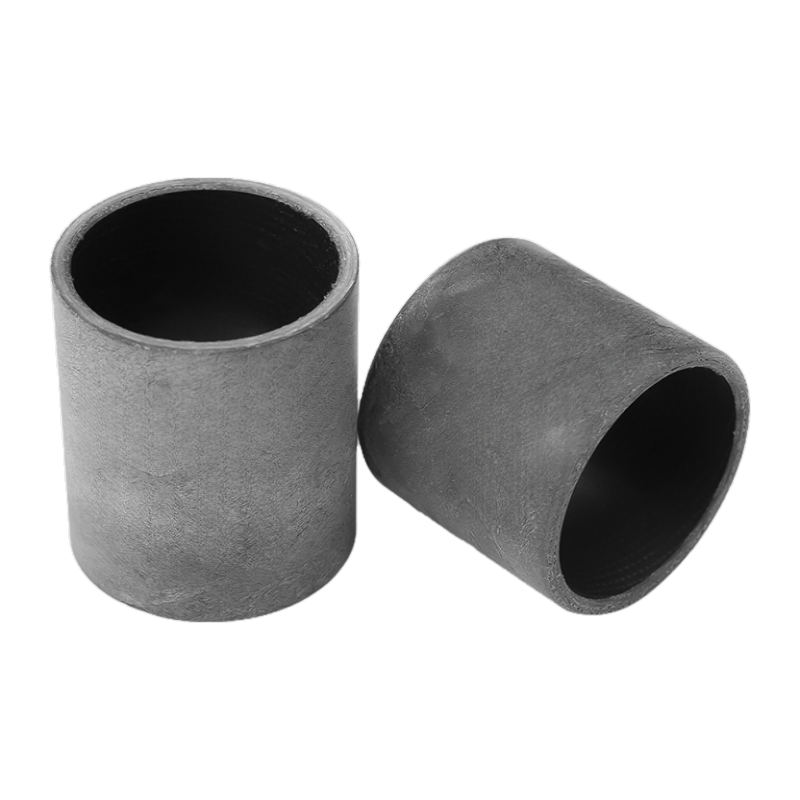

Notre gamme de produits HZ-EP

La famille HZ-EP est organisée par type de mouvement et style de montage, de sorte qu'un projet peut être adapté à la géométrie standard la plus proche avant de discuter de tout outillage.

Matériaux et spécifications critiques

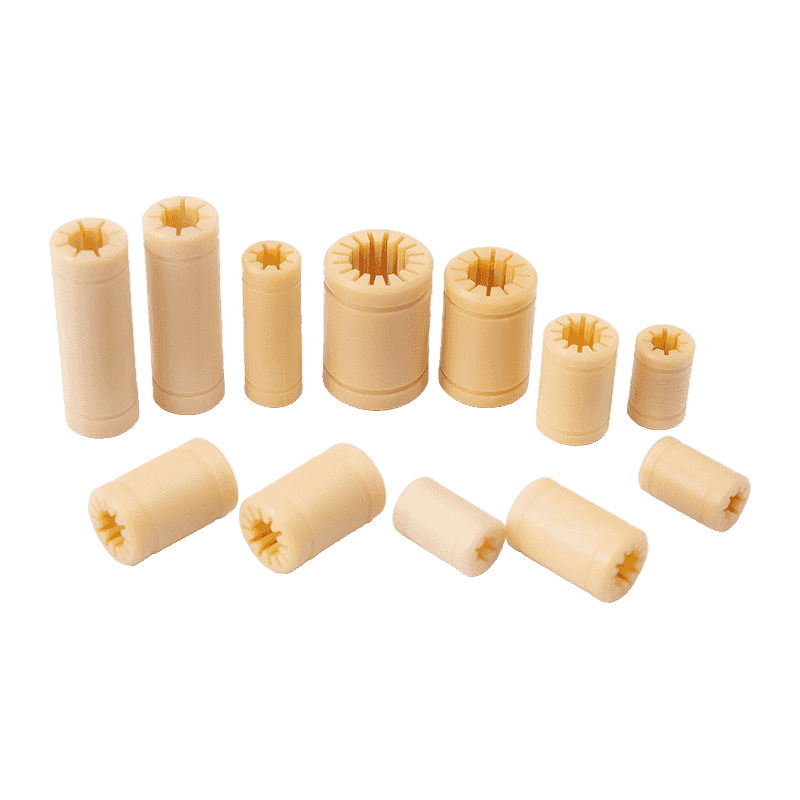

Le film HZ-LIN standard et les qualités de précision utilisent une matrice plastique technique à haute résistance telle que POM ou PA66, renforcée de fibres et chargée de lubrifiants solides, notamment du PTFE et du graphite. Le lubrifiant est libéré progressivement sous le mouvement, ce qui maintient le coefficient de frottement dans la région de 0,05 à 0,15 entre -40 °C et 120 °C et prend en charge des valeurs PV dynamiques jusqu'à environ 1,5 MPa·m/s.

• Résistance à la compression statique — jusqu'à environ 120 MPa pour les qualités de film renforcé.
• Tolérance d'alésage de précision — Les bagues de précision HZ-LIN sont maintenues à environ ±0,02 mm avec une rugosité d'alésage Ra ≤ 0,8 µm pour supprimer le stick-slip.
• Absorption de l'humidité — inférieur à 0,5 % pour le grade de précision, permettant de maintenir les dimensions stables dans les équipements à humidité contrôlée.
• Ajustement du logement — les bagues de précision sont dimensionnées pour les boîtiers H7 et l'installation par pression.
• Capacités de charge — les tableaux du catalogue répertorient les capacités de charge dynamiques et statiques par taille d'alésage, par exemple LIN-00-20 à 1 125 N dynamique et 7 875 N statique.

Parce que le polymère est chimiquement inerte et non poreux, il résiste à l’oxydation, aux acides dilués et à l’exposition aux solutions salines, et ne favorise pas la croissance microbienne – ce qui est pertinent pour les assemblages médicaux et adjacents aux aliments. Les contaminants durs s'incrustent dans la surface au lieu de rayer la tige.

Vitesse, charge et comportement thermique

Les thermoplastiques se comportent différemment du bronze sous l'effet de la vitesse. La chaleur générée au niveau de l'interface coulissante doit s'échapper à travers l'arbre et le boîtier, de sorte que la valeur PV admissible diminue à mesure que la vitesse continue augmente et que la température ambiante s'approche de la limite du matériau. Nous dimensionnons le roulement de manière à ce que le produit de la pression de contact et de la vitesse de glissement reste à l'intérieur de l'enveloppe matérielle au cycle de service réel, et non à un pic nominal.

La stabilité dimensionnelle à la chaleur est un véritable avantage : le polymère ne se dilate pas comme le métal, le jeu reste donc prévisible et le risque de grippage dû à la croissance thermique est réduit. La structure amortit également les vibrations harmoniques, ce qui réduit le bruit et la résonance dans les machines de précision.

Options de configuration

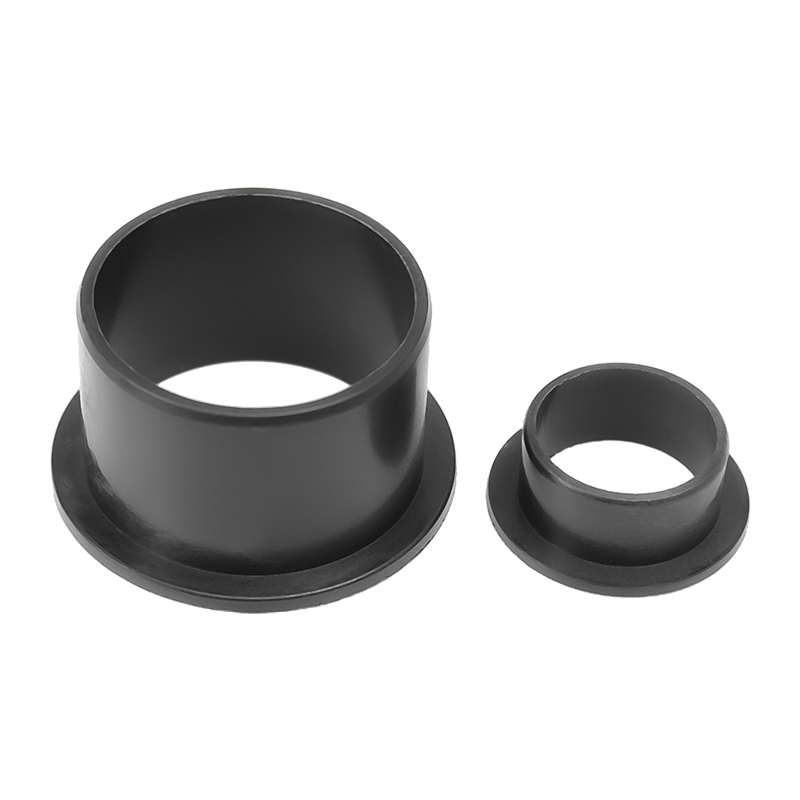

Au sein de la famille HZ-EP, nous ajustons la qualité du matériau, l'épaisseur de paroi, la bande de tolérance d'alésage, la forme de la bride, les poches de lubrification, les lèvres d'étanchéité et les chanfreins d'extrémité en fonction de l'assemblage. Les décisions de configuration typiques incluent :

• Ensemble de résine de base et de charge — non chargé, renforcé de fibres ou chargé de lubrifiant solide.
• Classe de tolérance d'alésage et de diamètre extérieur adaptée à l'ajustement de l'arbre et à l'alésage du boîtier.

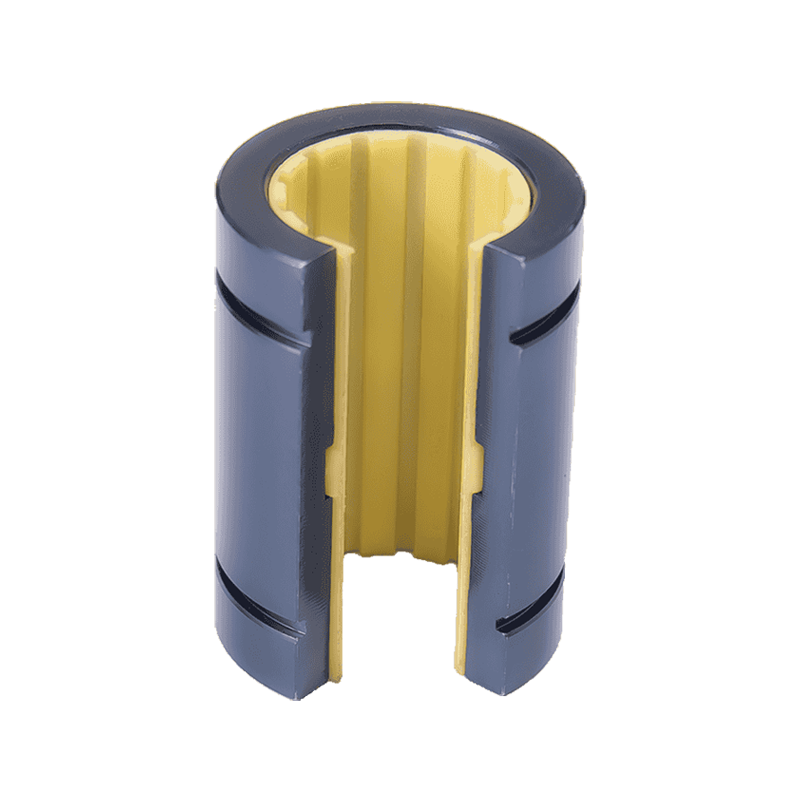

• Géométrie coulissante simple, à brides, scellée ou linéaire.
• Trous d'huile, rainures de graisse ou poches en forme de losange là où une lubrification limite est disponible.
• Couleur et marquage pour l'identification de la chaîne de montage.

Lorsqu'une taille standard du catalogue ne convient pas, nous examinons un dessin et confirmons si un moule existant peut être adapté ou si un nouvel outil est nécessaire. L'outillage du moule est géré en interne, ce qui raccourcit le chemin entre le dessin et le premier article.

Installation, assemblage et intégration de lignes

Les roulements HZ-EP sont conçus pour un assemblage simple par pression avec une pression minimale, ce qui réduit le risque de distorsion de l'alésage sur la ligne. Les nuances de précision sont compatibles avec les boîtiers H7 ; les qualités de film coulissant sont fournies avec des dessins d'assemblage base-trou afin que l'alésage du boîtier, la largeur de la rainure et les caractéristiques de rétention puissent être usinés pour correspondre.

Pour l'assemblage automatisé, nous pouvons définir des chanfreins d'entrée, des épaulements de rétention et des caractéristiques d'orientation, et fournir le rapport dimensionnel nécessaire pour définir la force et la course de presse. La finition de l'arbre est aussi importante que le roulement : un arbre rectifié et trempé dans la plage Ra 0,2–0,8 µm offre le comportement de friction le plus stable, tandis que les arbres très rugueux accélèrent l'usure.

Contrôle qualité et acceptation

La production s'effectue sur plus de 280 ensembles d'équipements spéciaux avec 50 lignes de production automatiques, soutenues par des moules internes et une équipe technique de plus de 150 personnes. L'inspection dimensionnelle couvre le diamètre d'alésage, le diamètre extérieur, l'épaisseur de paroi, la géométrie de la bride et la longueur par rapport au dessin convenu.

• Inspection du premier article et rapport dimensionnel avant libération du lot.
• Traçabilité des matières et des lots jusqu'au moulage et à la finition.
• Plans d'échantillonnage convenus par projet pour les caractéristiques critiques.
• Documentation de certification disponible pour les programmes automobiles et industriels, y compris IATF16949 et les enregistrements du système de gestion de la qualité.

Les critères d'acceptation sont fixés dans le plan de dessin et d'inspection avant la production, de sorte que les deux parties mesurent les mêmes caractéristiques de la même manière.

Informations que nous utilisons pour configurer votre solution

Pour passer d'une demande à une configuration et un devis fermes, nous travaillons à partir des données d'exploitation ci-dessous. Lorsqu'une valeur n'est pas encore fixée, nous pouvons proposer un point de départ et le confirmer par rapport à la demande.

Maintenance, pièces de rechange et facilité d'entretien

Les roulements autolubrifiants HZ-EP suppriment la conduite de graisse, l'intervalle de relubrification et les temps d'arrêt associés. En service, l'usure est progressive et prévisible ; le remplacement est une opération d'extraction et d'insertion en utilisant le même alésage du boîtier. Nous conservons les enregistrements de moules afin que les commandes répétées reproduisent la géométrie d'origine, et nous pouvons fournir des lots de remplacement par rapport à la référence du dessin original.

Pour les programmes à volume élevé, nous recommandons de conserver une quantité de rechange définie sur le site du client plutôt que de compter sur des expéditions d'urgence, et nous pouvons emballer les pièces dans des kits prêts à l'emploi ou dans des conteneurs en vrac pour s'adapter au processus de réception.

Documentation, emballage et contenu de la livraison

Chaque commande est accompagnée de la documentation convenue au stade du devis : rapports dimensionnels, déclarations matières et copies de certification lorsque le programme l'exige. Le conditionnement est spécifié par pièce – big bag, plateaux multicouches ou protection individuelle pour les alésages de précision – afin que les pièces arrivent sans dommage de surface.

Le contenu de la livraison est confirmé par écrit avant la production, couvrant la quantité, l'emballage, le marquage et les documents de contrôle inclus. Les échantillons sont produits en trois jours pour les configurations standard, ce qui permet une vérification de l'ajustement et du fonctionnement avant de s'engager dans un lot complet.

Foire aux questions

Les roulements HZ-EP peuvent-ils fonctionner complètement à sec ?

Oui. Le lubrifiant solide dans la matrice polymère fournit l’interface coulissante, donc aucune graisse ou huile externe n’est requise. Le fonctionnement à sec est la condition normale pour les qualités de film et de précision ; lorsqu'une rainure de graissage ou un trou d'huile est présent, il est là pour prolonger la durée de vie sous des conditions photovoltaïques plus élevées, et non comme une exigence obligatoire.

Quelle finition et quelle tolérance l'arbre d'accouplement doit-il avoir ?

Un arbre rectifié dans la plage Ra 0,2–0,8 µm offre le comportement de friction et d'usure le plus stable. La tolérance de l'arbre doit être lue avec la bande de tolérance d'alésage dans le tableau du catalogue, car le jeu de fonctionnement est la différence entre elles. Nous confirmons la paire par rapport au dessin avant sortie.

Comment choisir entre la douille de précision et le film coulissant ?

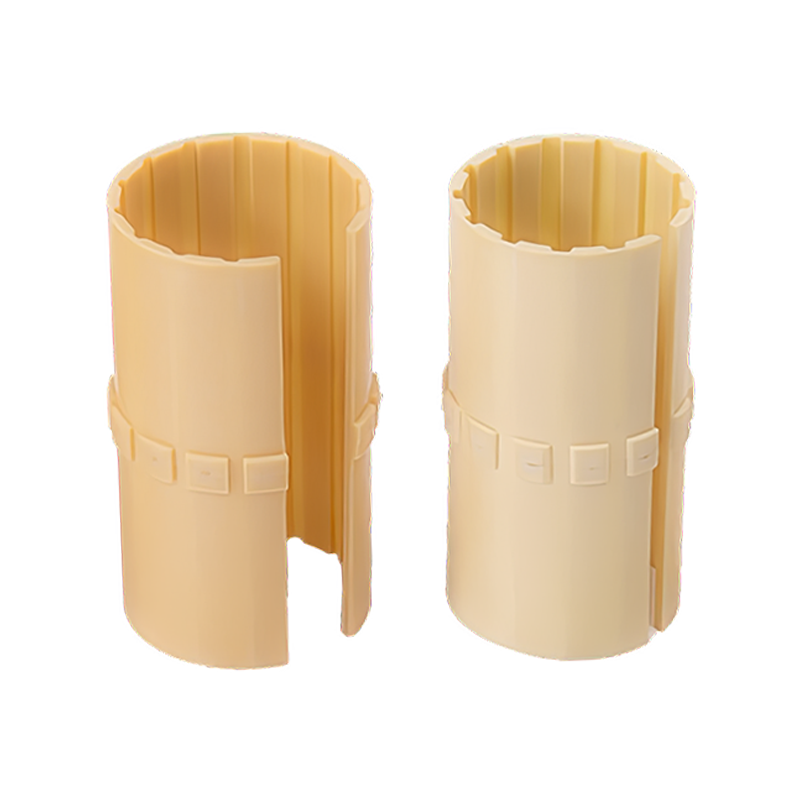

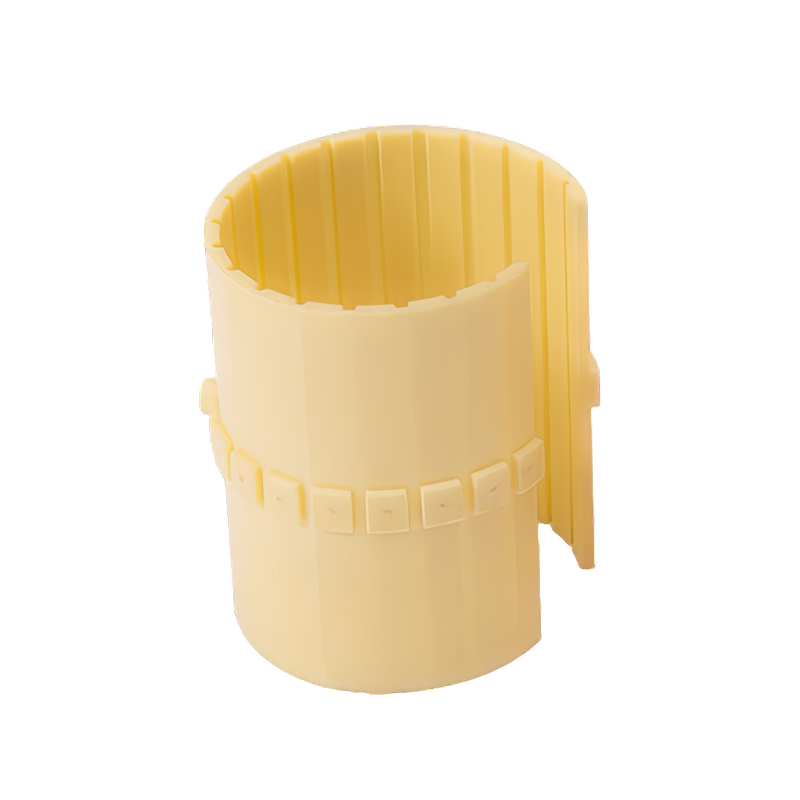

La douille de précision est un composant moulé ou usiné avec une tolérance d'alésage serrée et une paroi épaisse, adaptée à une installation par emmanchement dans un boîtier H7 et à des fonctions d'oscillation ou de micro-mouvement. Le film coulissant est un élément enveloppé à paroi mince pour les alésages de boîtier plus grands et les assemblages moins coûteux, et est disponible en versions simples et scellées.

Pouvez-vous produire une taille ou une géométrie non standard ?

Oui. Avec un outillage de moules en interne et une équipe technique de plus de 150 personnes, nous adaptons les moules existants ou en développons de nouveaux pour les alésages non circulaires, les brides, les éléments de rétention et les lèvres d'étanchéité. Envoyez le dessin avec les données d'exploitation et nous confirmerons la faisabilité et le parcours d'outillage.

Quel est le délai de livraison typique pour les échantillons et la production ?

Les échantillons pour les configurations standards sont produits en trois jours. Le calendrier de production dépend de la possibilité d'utiliser l'outillage existant ou de la nécessité d'un nouveau moule, et est confirmé dans le devis une fois le dessin et le volume annuel fixés.

Quels documents accompagnent un envoi ?

La documentation est convenue par programme et peut inclure des rapports d'inspection dimensionnelle, des déclarations de matériaux et des copies de certification. L'ensemble exact est répertorié dans la confirmation de commande afin que l'inspection à la réception sache à quoi s'attendre.
