Douille de guidage à bille HZ-FZ

Présentation du produit

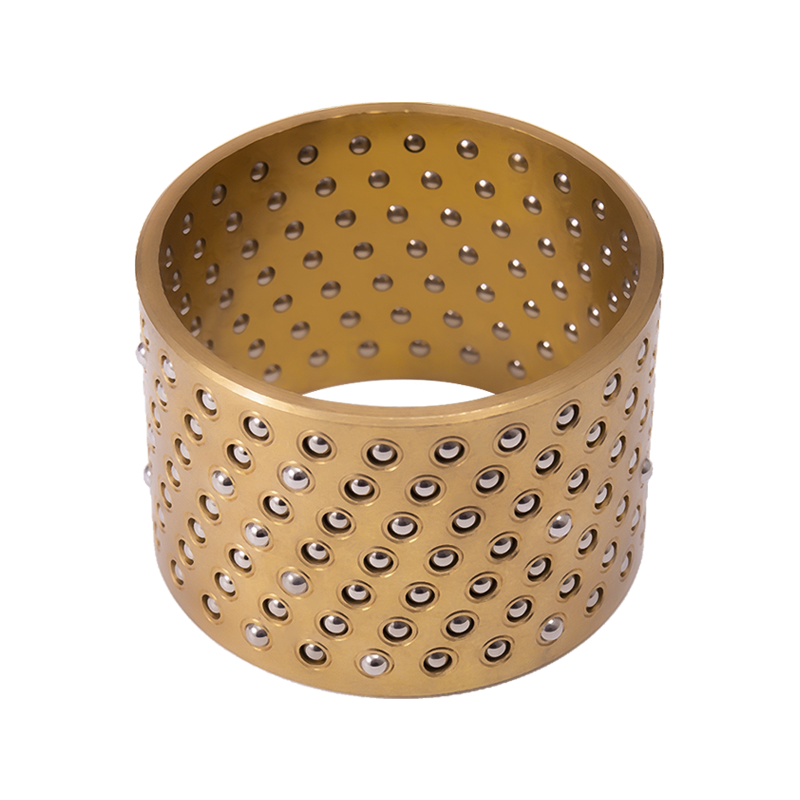

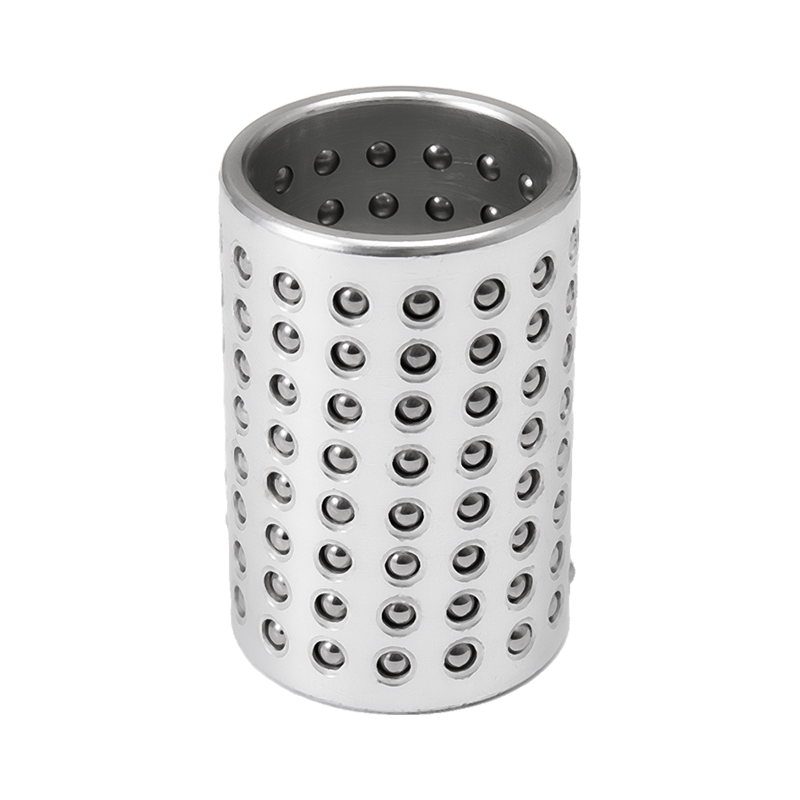

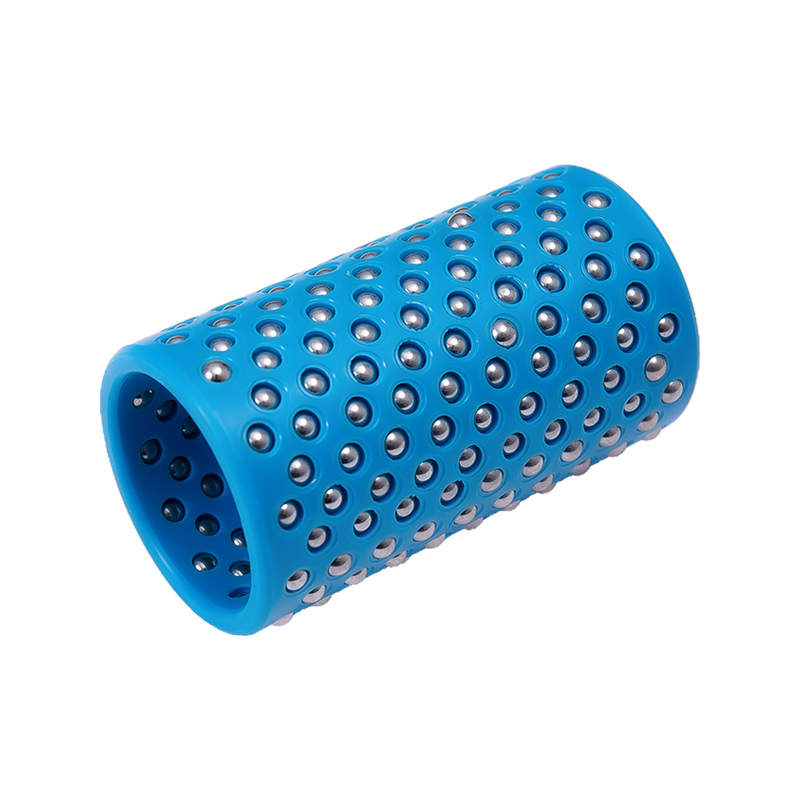

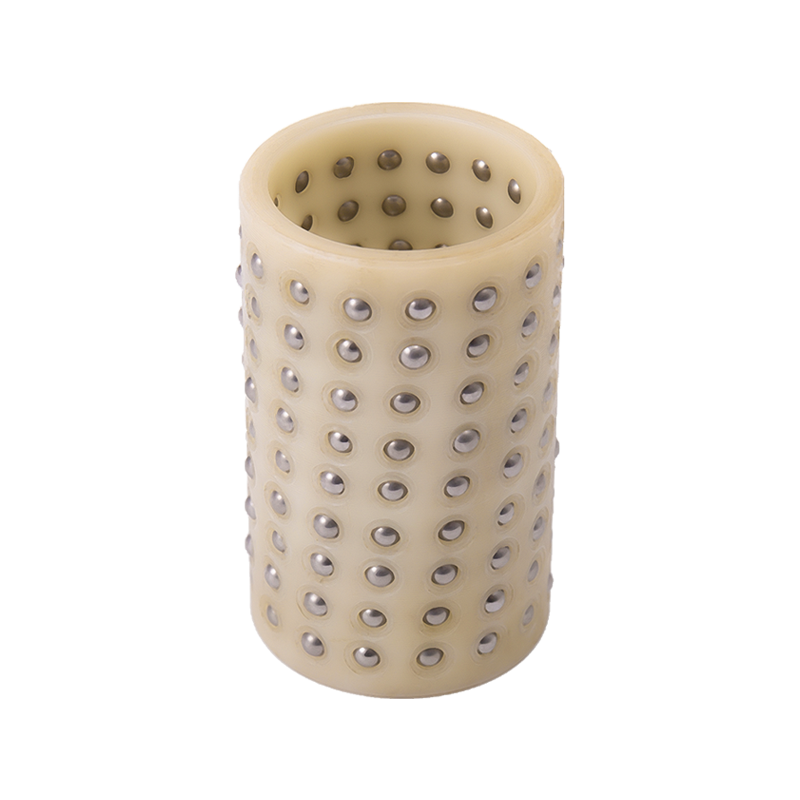

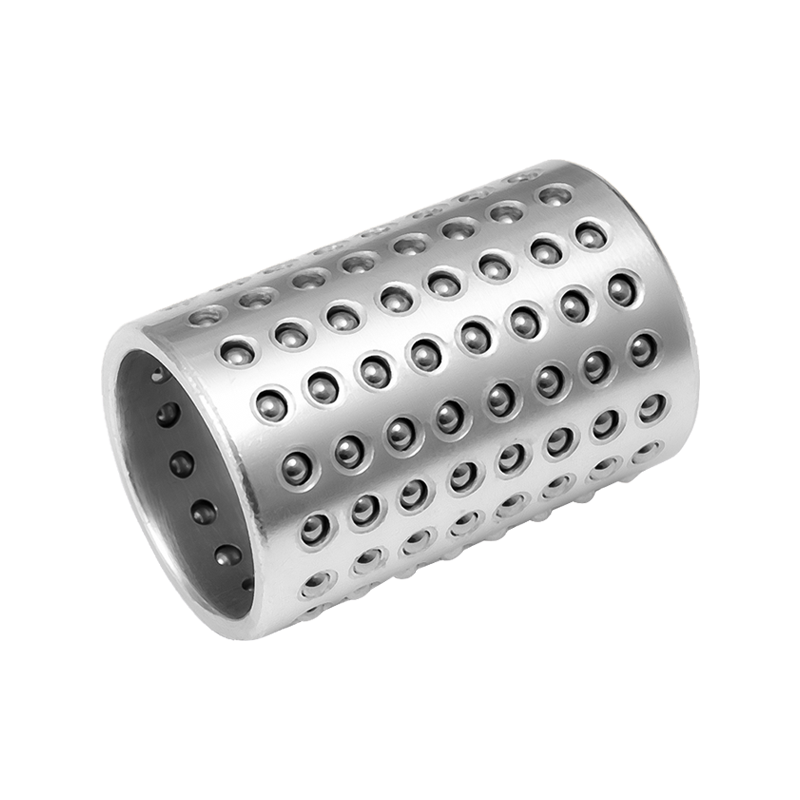

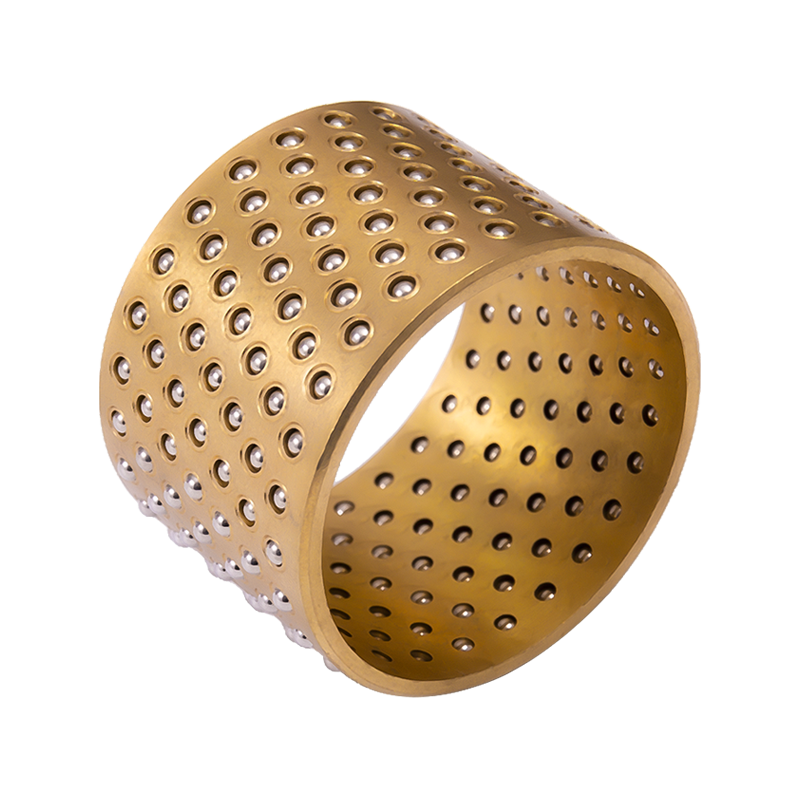

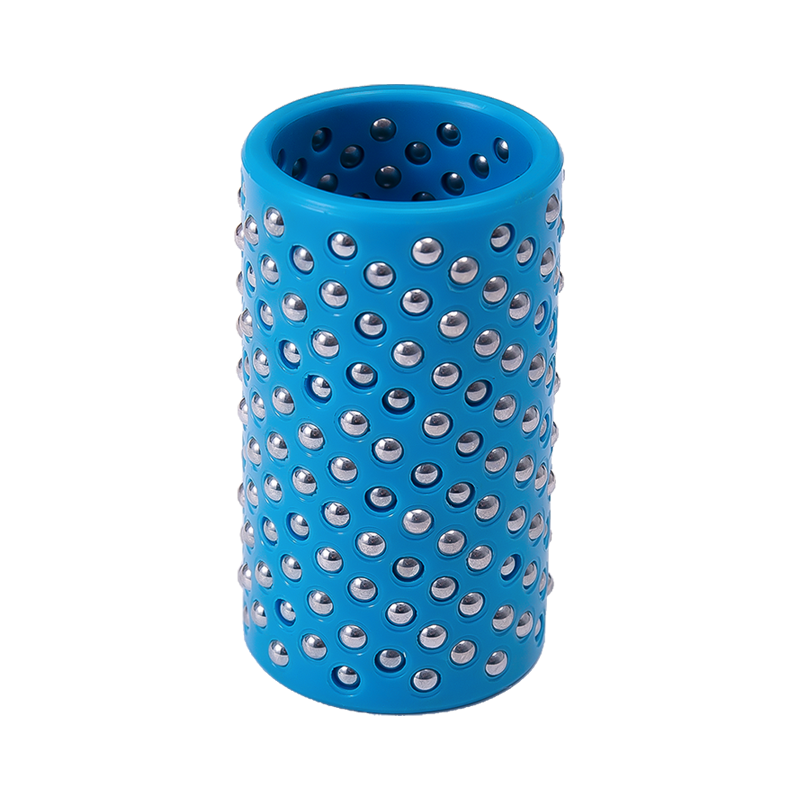

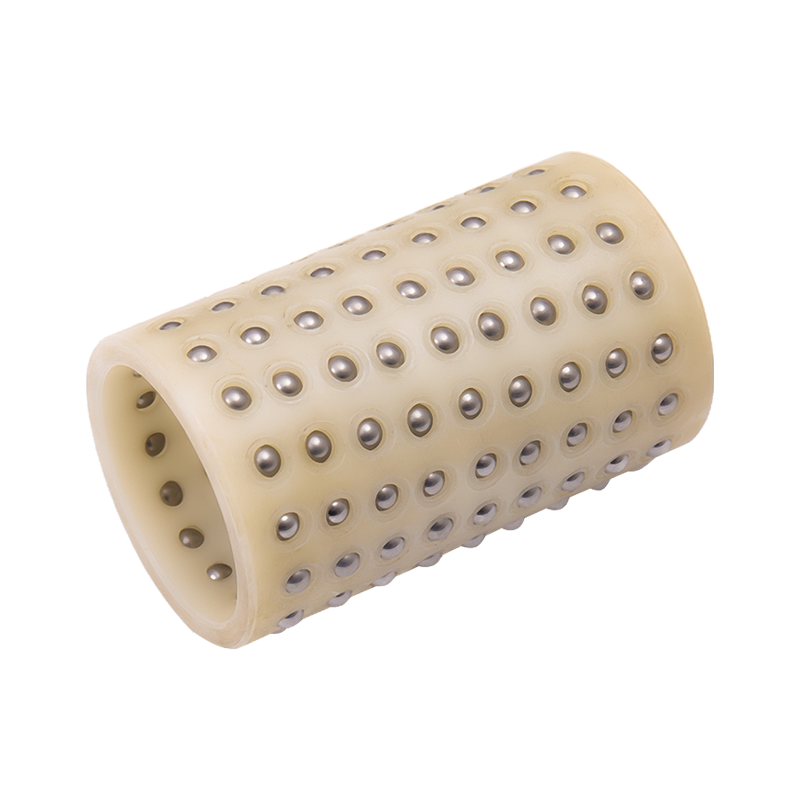

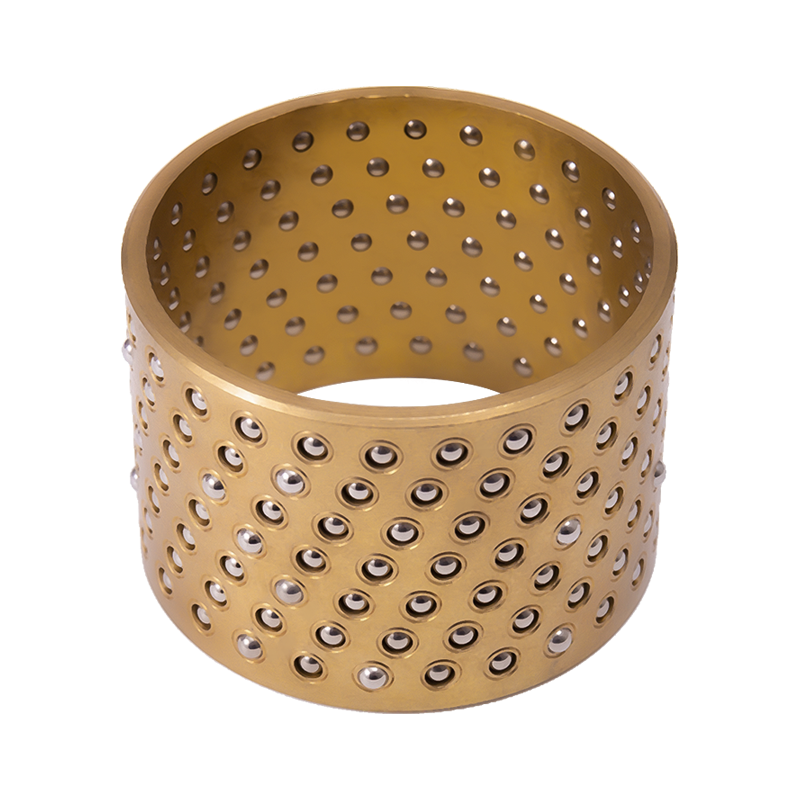

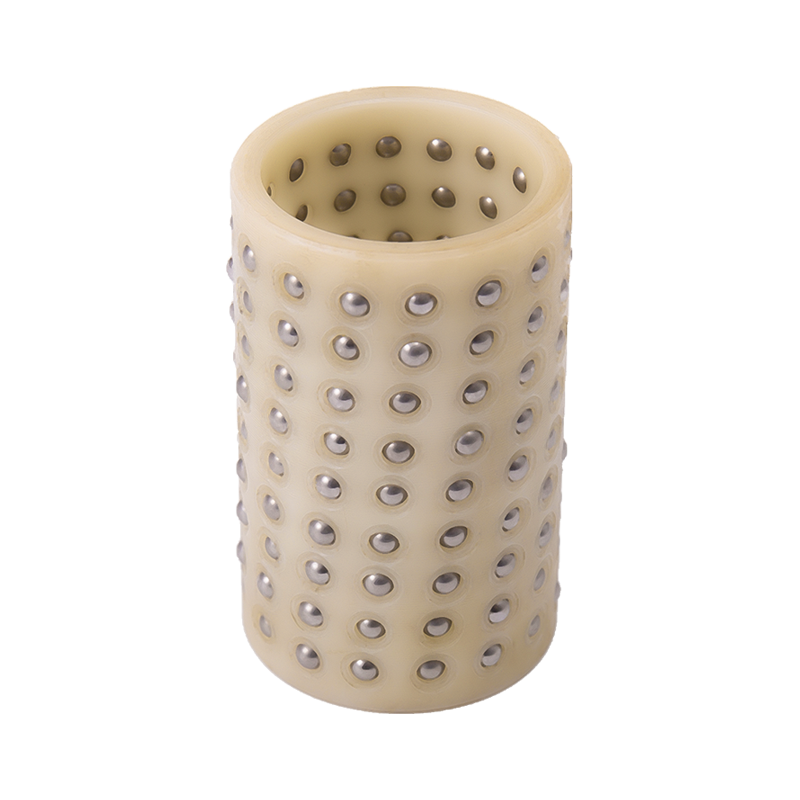

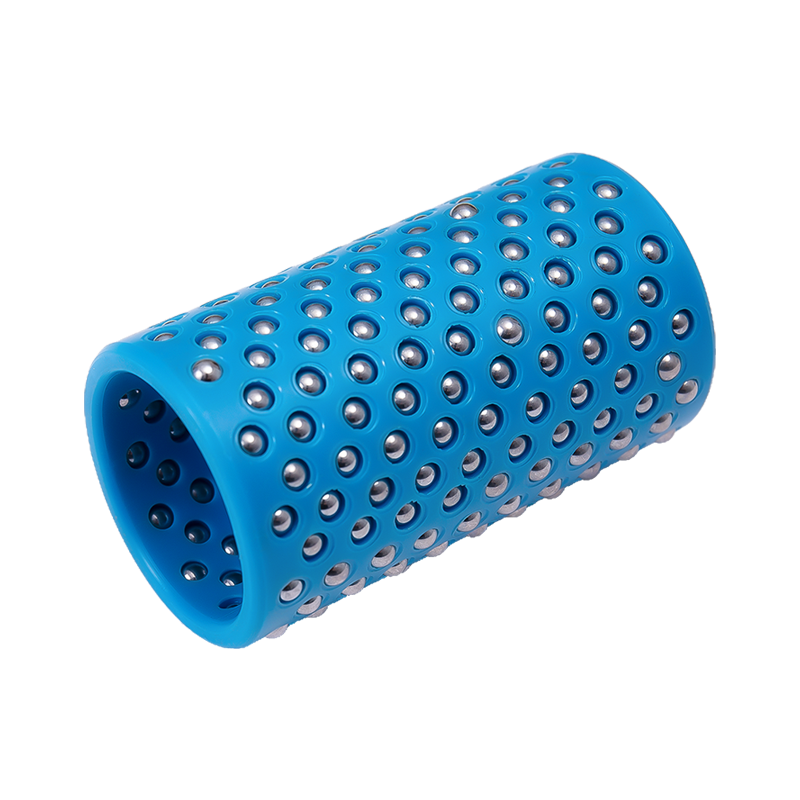

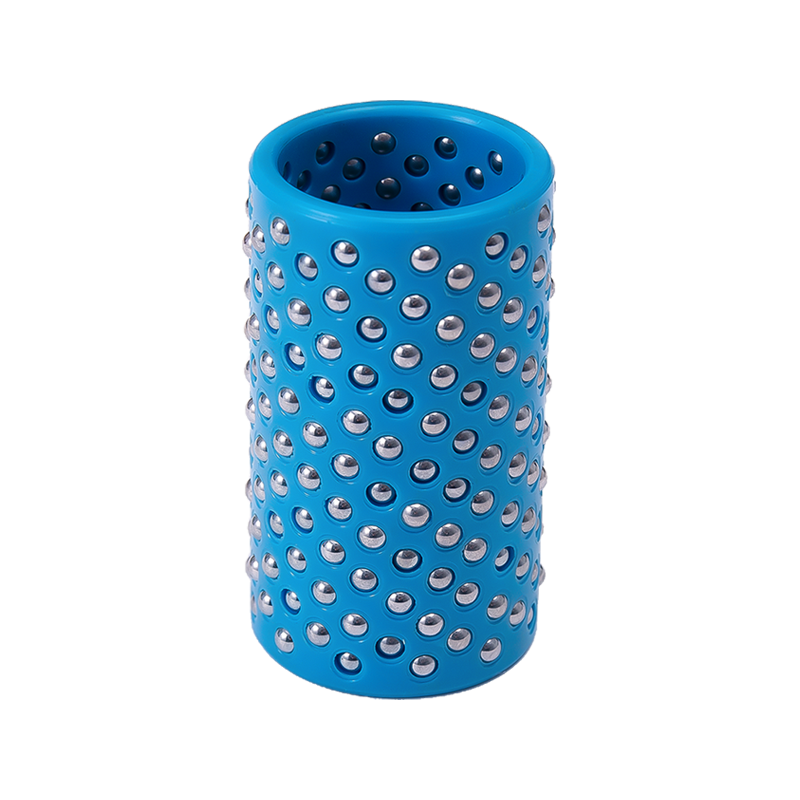

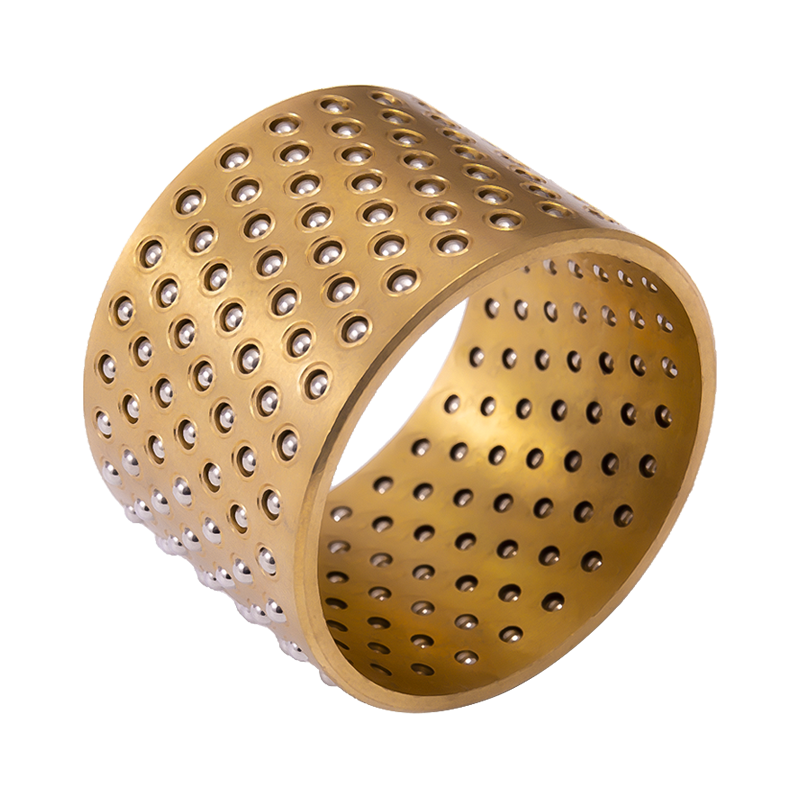

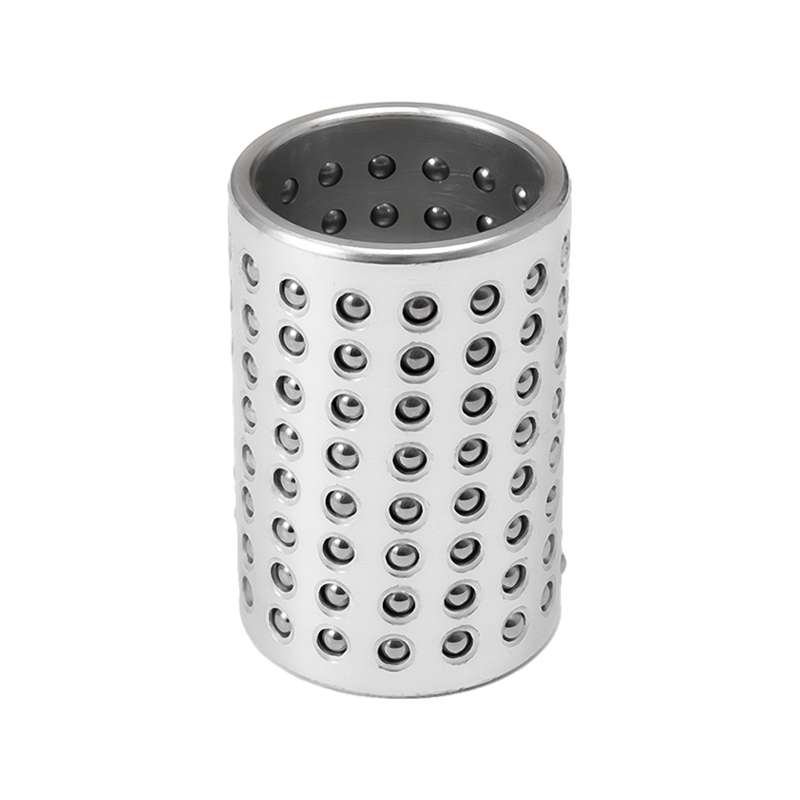

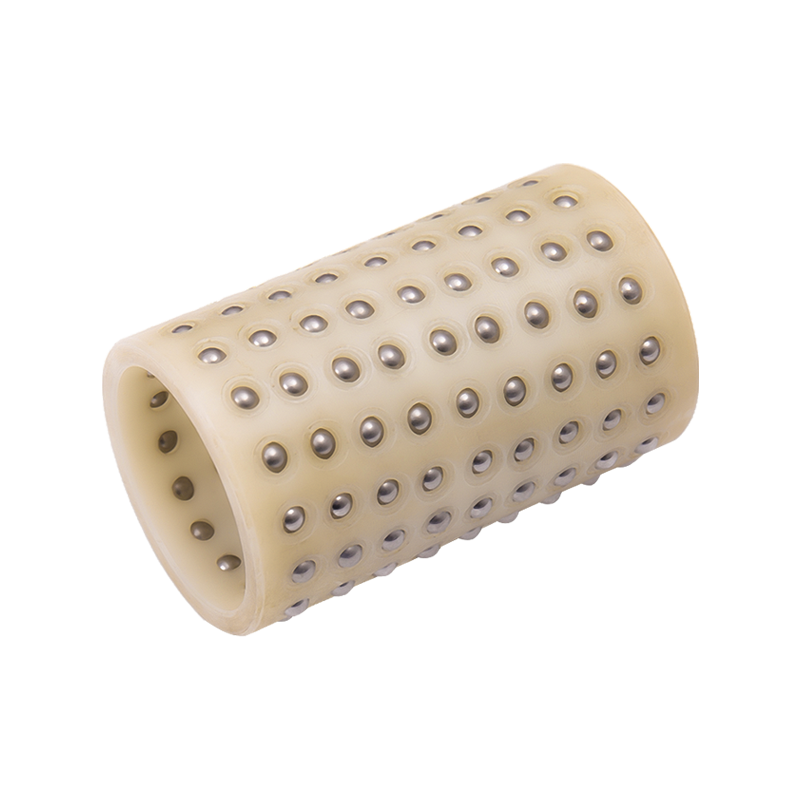

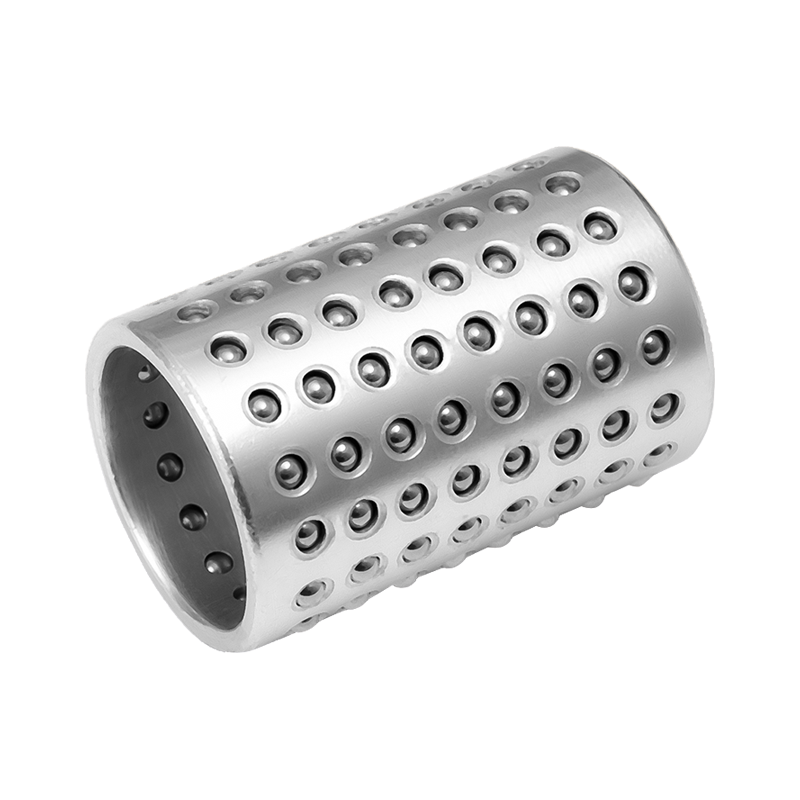

Les supports de billes FZH.FZL.FZP. sont en cuivre, aluminium, base POM. Ils sont usinés dans des trous réguliers et incrustés de billes d'acier. Le nouveau métier empêchera la balle de devenir aussi ancienne. Comme le diamètre de la bille est plus grand que l'épaisseur du dispositif de retenue, elle sera donc face à face directement avec la bague de guidage à 90°, ce qui apportera une correspondance de haute précision. Désormais, les articles de la série de retenue de bille sont conçus pour tourner sur le poteau, ainsi que pour maintenir son mouvement vertical. nous pensons que cela vous apportera l'avantage d'une précision accrue.

Avantage et utilisation

Comme l'artisanat traréitionnel a une certaine rancune entre la bague et les poteaux, le coefficient de frottement est plus grand. maintenant, nous avons modifié les méthodes de travail en billes d'acier directement face à face avec la bague de guidage. La précision est donc améliorée. il se compose à la fois d'un rouleau actif et d'un coefficient de frottement inférieur, ils ont maintenant été largement utilisés dans les poinçonneuses, les machines à matrices, les machines de haute précision qui nécessitent une rotation et un mouvement vertical.

Pièces de rechange installées demandées

1. DOUILLE DE GUIDAGE : MATÉRIEL GCrI5, YB9, TRAITEMFRT THERMIQUE HRC62-66, CONDITION TECHNIQUE SELON GB/T12446. DEMANDE 0,01-0,02 mm LA RUGOSITÉ DE SURFACE EST
2. POSTES GUIDIE : MATRIALGCrI5,YB9,HEA LA RUGOSITÉ DE SURFACE EST

3. TEST DE TAILLE : IL EST TESTÉ PAR UN MICROMÈTRE EXTÉRIEUR ET UN JAUGE À CADRAN COMME D'HABITUDE. LE Ymax (Ymax 2d' -Dmin) DEMANDE 0,01-0,02 mm

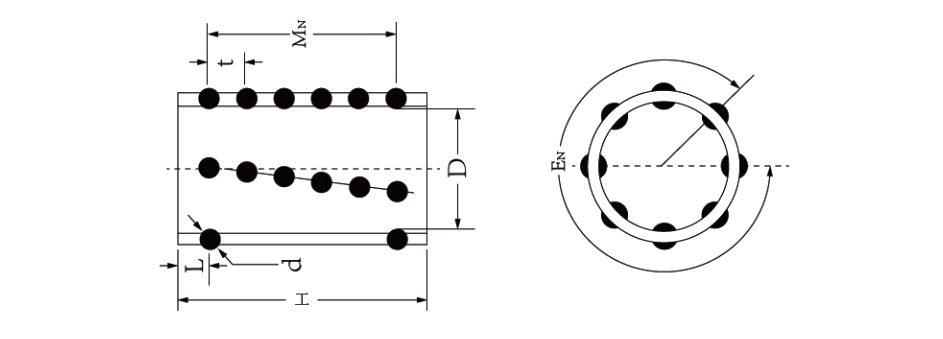

Désignation	D	H	d	EN	MN	BALLES	t	L
FD(*)1950	19	50	3	12	8	96	5.5	5.75
FD(*)1960	19	60			10	120		5.25
FD(*)2050	20	50			8	96		5.75
FD(*)2060	20	60			10	120		5.25
FZ(*)2250	22	50		14	8	112		5.75
FZ(*)2260	22	60			10	140		5.25
FZ(*)2360	23	60			10	208		5.25
FZ(*)2475	24	75		16	13	128		4.50
FZ(*)2550	25	50			8	112		5.75
FZ(*)2560		60			10	160		5.25
FZ(*)2575		75			13	208		4.50
FZ(*)2775	27	75			13	208		4.50
FZ(*)2860	28	60	4	14	8	112	6.5	7.25
FZ(*)2875	28	75			11	154		5.00
FZ(*)3060	30	60			8	112		7.25
FZ(*)3075	30	75			11	154		5.00
FZ(*)3260	32	60		16	8	128		7.25
FZ(*)3275		75			11	192		5.00
FZ(*)3390		90			13	208		6.00
FZ(*)3685	36	85			12	192		6.75
FZ(*)3690	36	90	5		13	208	8.0	6.00
FZ(*)3870	38	70			8	128		7.00
FZ(*)3890	38	90			11	176		5.00
FZ(*)4090	40	90			11	176		5.00
FZ(*)4590	45	90		18	11	198		5.00
FZ(*)45110	45	110		18	13	234		7.00
FZ(*)5090	50	90		20	11	220		5.00
FZ(*)50110	50	110		20	13	260		7.00
FZ(*)6090	60	90		22	11	242		5.00
FZ(*)60110	60	110		22	13	286		7.00
FZ(*)80130	80	130		28	15	420		9.00
