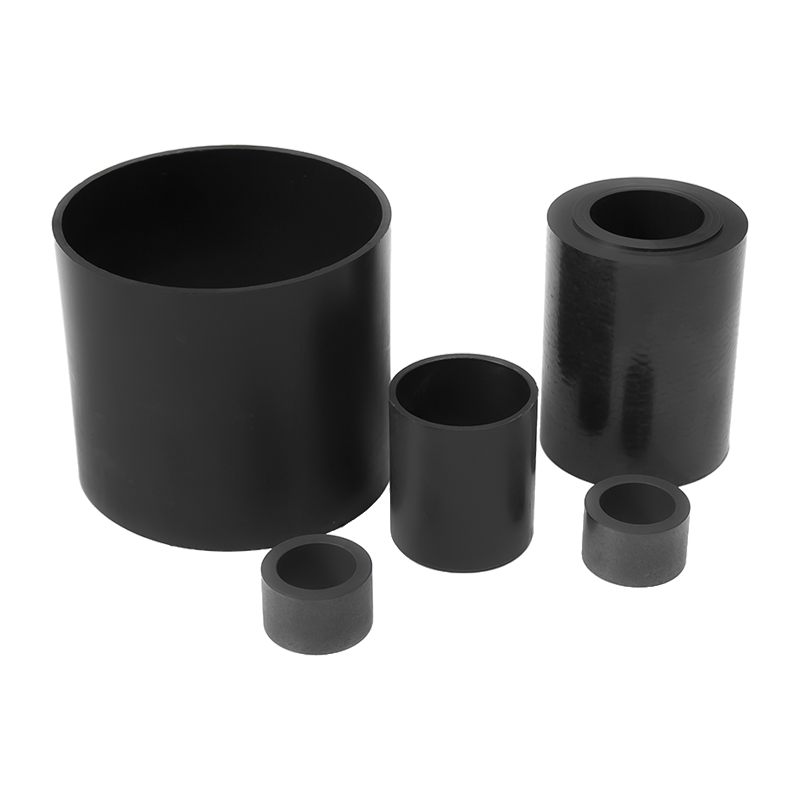

Roulement coulissant en plastique d'ingénierie HZ-GSM

Le matériau G le plus populaire au monde. Les roulements de la série G peuvent répondre à différents besoins dans un large éventail de domaines : ils sont véritablement polyvalents. Les applications typiques incluent des charges moyennes à élevées, des températures et des vitesses de fonctionnement modérées.

Fonctionnement à sec, sans entretien
Résistance à l'usure
Résistant à la poussière et à la saleté
Faible bruit, sans pollution
rapport qualité-prix élevé

Occasions appropriées :
Roulement polyvalent économique
Fonctionnement à sec sans entretien
amortissement
Haute résistance à l'usure
Résistant à la poussière et à la saleté
rapport qualité-prix élevé
Capable de résister à des charges modérées à élevées
Vitesse de fonctionnement inférieure à la moyenne
Utilisé pour les mouvements de balancement et de rotation

Ne s'applique pas pour :
Lorsqu'il est nécessaire de percer des trous sur la surface du mur
Lorsqu’une excellente résistance à l’usure est requise
Lorsqu’une résistance chimique universelle est requise
Si la température reste supérieure à 130 ℃
Utilisé pour les applications sous-marines

Tableau des propriétés des matériaux des roulements en plastique

P.erformance générale		Roulements à usage général	Rapide et expert en mouvements lents	L'épaisseur de la paroi est solide et absorbant les chocs	Tous les arbres de type marathon sont utilisés	Haute technologie spécialistes des problèmes résistent aux températures élevées	Faible pouvoir absorbant et économique	Usage général avec haute résistance aux médias	Peut entrer en contact avec des aliments	Charge élevée candidatures
		G	J..	M	Dans	X	P	H	Un	Q
	densité	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	couleur	Gris foncé	Jaune	Noir de carbone	Jaune	noir	noir	gris	blanc	noir
	Unbsorption d'eau maximale à 23°C/50% d'humidité relative [% poids]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	Absorption d'eau maximale [% poids]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	Coefficient de frottement de glissement contre l'arbre en acier [μ]	0,08- 0.15	0,06- 0.18	0,18- 0.40	0,08- 0.23	0,90- 0.27	0,06- 0.21	0,07- 0.20	0,05- 0.23	0,05- 0.15
	PV maximum (fonctionnement à sec)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
Propriétés mécaniques	Module d'élasticité [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	Résistance à la traction à 20°C [MPa]	210	73	112	125	170	120	175	88	120
	Résistance à la compression [MPa]	78	60	52	61	100	66	81	78	89
	Unllowable maximum surface static pression (20°C) [MPa]	80	35	20	60	150	50	90	28	100
	Dureté Shore D	81	74	79	77	85	75	87	76	83
Propriétés physiques et thermiques	Température maximale en fonctionnement continu [°C]	130	90	80	90	250	130	200	90	135
	Température maximale pendant un fonctionnement court [°C]	220	120	170	180	315	200	240	110	155
	Température minimale de fonctionnement [°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	Conductivité thermique [W/m ·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	Coefficient de dilatation thermique (à 23°C) [K-1 · 105]	9	10	10	9	5	4	4	11	5
Conductivité électrique	Résistivité volumique [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
Conductivité électrique	Résistance superficielle [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

Les dimensions métriques standard des roulements lisses sont conformes à la norme ISO3547-1 et des dimensions spéciales sont fournies

Tapez				Taille
Matériel	Ensemble droit	Système métrique	Roulement	Dansner meridian d1	Diamètre extérieur d2	Longueur b
G	S	M	B	08	10	08
J..	s	M	B	08	0	08
Dans	S	M	B	08	0	08
H	s	M	B	08	0	08
X	s	M	B	08	10	08
Un	s	M	B	08	10	08

2) La relation entre le chanfrein et d1 2) Épaisseur<1mm, chanfrein=20°

d1(mm) : C1-6 C6-12 C12-30 C>30

f(mm): 0,3 0,5 0,8 1,2

d1	d1 course publique E10	d2	Trou de siège H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
