Douille en bronze à bride en forme de diamant, rainure d'huile en forme de diamant HZ090F Fournisseurs, entreprise

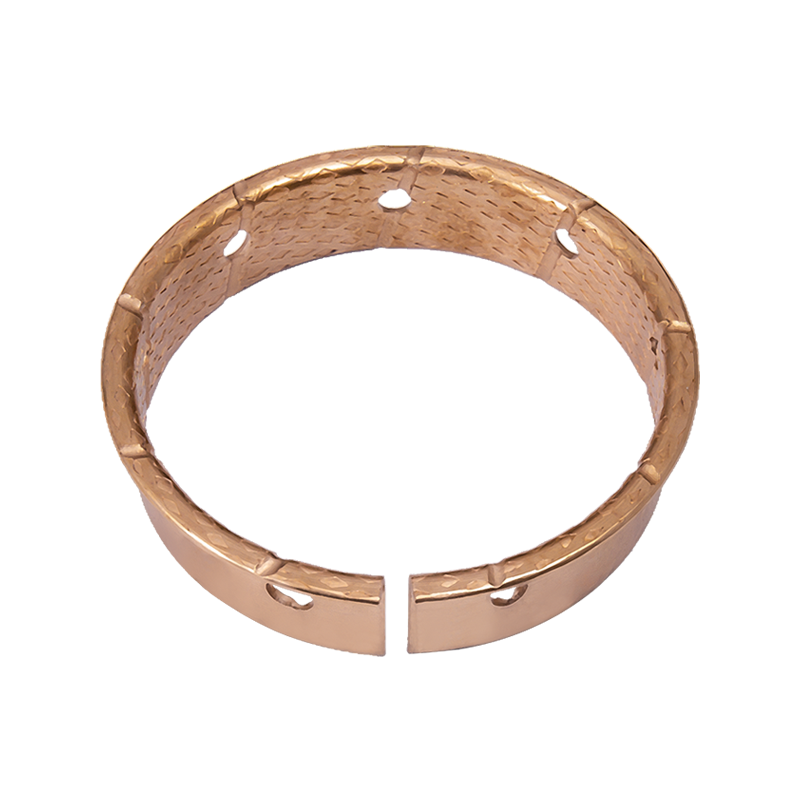

Douille en bronze à bride en forme de diamant, rainure d'huile en forme de diamant HZ090F

La douille en bronze à bride et rainure d'huile à motif diamant HZ090F est conçue pour améliorer l'efficacité de la lubrification et la répartition de la charge dans les machines rotatives ou oscillantes. Doté d'une conception unique de rainure d'huile en forme de losange sur sa surface intérieure, cette douille en bronze assure une rétention d'huile constante et réduit la friction lors des opérations à grande vitesse ou intermittentes. La structure à brides offre une stabilité axiale, simplifie l'installation et empêche le désalignement dans les assemblages soumis à des forces latérales.

Matériel: Alliage de bronze à haute résistance avec une excellente résistance à l'usure, une conductivité thermique et une tolérance à la corrosion dans les environnements lubrifiés à l'huile.

Conception :
Les rainures d'huile en forme de diamant optimisent la distribution du lubrifiant, minimisant le contact métal sur métal.
Les bords à bride sécurisent le positionnement et résistent aux charges axiales dans les boîtes de vitesses, les pompes ou les systèmes de convoyeurs.
La précision dimensionnelle permet une installation directe ou des ajustements après usinage pour des ajustements personnalisés.

Performances :
Supporte des charges radiales modérées à élevées (jusqu'à 30 MPa) avec de faibles taux d'usure.
Convient aux opérations continues et start-stop dans des conditions poussiéreuses ou humides.
Compatible avec les systèmes de lubrification à la graisse ou à l'huile, réduisant la fréquence de maintenance.

Applications
Largement utilisé dans les composants de direction automobile, les machines agricoles, les vannes hydrauliques et les entraînements industriels où une lubrification et un alignement fiables sont essentiels. Idéal pour les équipements nécessitant une résistance aux chocs, aux vibrations ou aux contaminants abrasifs.

Avantages du produit

La principale caractéristique des bagues de la série HZ090 est leur structure à paroi mince, qui n'occupe pas trop d'espace d'assemblage. Des bandes en alliage de bronze haute densité spécialement formulées sont utilisées pour la construction de la bague. qui, par rapport aux bagues traditionnelles, se caractérise par une densité élevée. Aucun évent de retrait, durabilité de charge élevée et anti-usure et anti-fatigue. La production de la bague se fait au moyen d'un montage et de moules avancés, capables de réaliser des trous d'huile, des bosses et des rainures sur les surfaces de friction des bandes pour s'adapter à diverses applications d'ingénierie. permettant à la bague de stocker une grande quantité de graisse lubrifiante lors du travail. Par conséquent, l'intervalle de lubrification est prolongé et les heures de service sont effectivement allongées. Les roulements de la série ZH090 sont largement utilisés dans des applications telles que les machines agricoles, les machines de construction, les machines d'ingénierie et l'industrie automobile.

Caractéristiques des applications

Densité de matériau élevée, structure simple à paroi mince, résistance à l'usure, résistance à la corrosion, résistance à la fatigue et excellente conductivité thermique

Convient aux charges moyennes à élevées, aux vitesses moyennes à faibles, aux conditions environnementales humides et à haute température

Appliqué au levage, à la construction, à la métallurgie, à la foresterie, à l'agriculture, aux machines-outils et autres équipements

Trou d'huile de laminage en bronze étain CuSn8P (QSn8-0.3 ou QSn6.5-0.1)

Paramètre technique

Indicateurs caractéristiques	Unité	Frottement sec
Charge dynamique maximale	Mpa	100
Température de fonctionnement	℃	-40~150
Vitesse linéaire maximale	m/s	2.5
Valeur PV maximale	m/s·Mpa	2.8
Dureté minimale du produit	HB	90~150

Avantages du produit

1. Économisez une grande quantité de matériau en bronze et économisez les heures de travail normalement consacrées au tournage de la bague en bronze.

2. Comparé aux bagues tournées et aux roulements à rouleaux, il est léger et plus rentable.

3. Divers trous et bosses peuvent être réalisés sur la surface de frication pour le stockage de la graisse. prolongeant l'intervalle de lubrification jusqu'à 5 fois plus long que celui requis par la bague en bronze.

4. Résistance à la charge extrêmement élevée, particulièrement adaptée aux surfaces à abrasion grossière. Produits standards disponibles : bagues droites, plaques de butée et paliers de pression.

Produits non standards disponibles : bagues droites, plaques de poussée. Planches, coussinets, plaques coulissantes et ensemble de bagues en acier.
