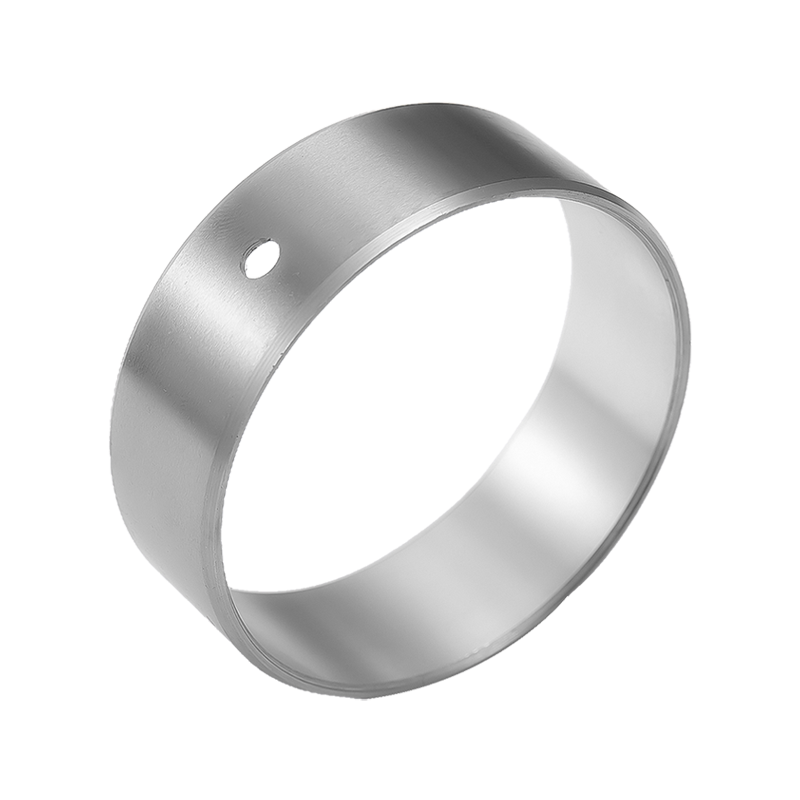

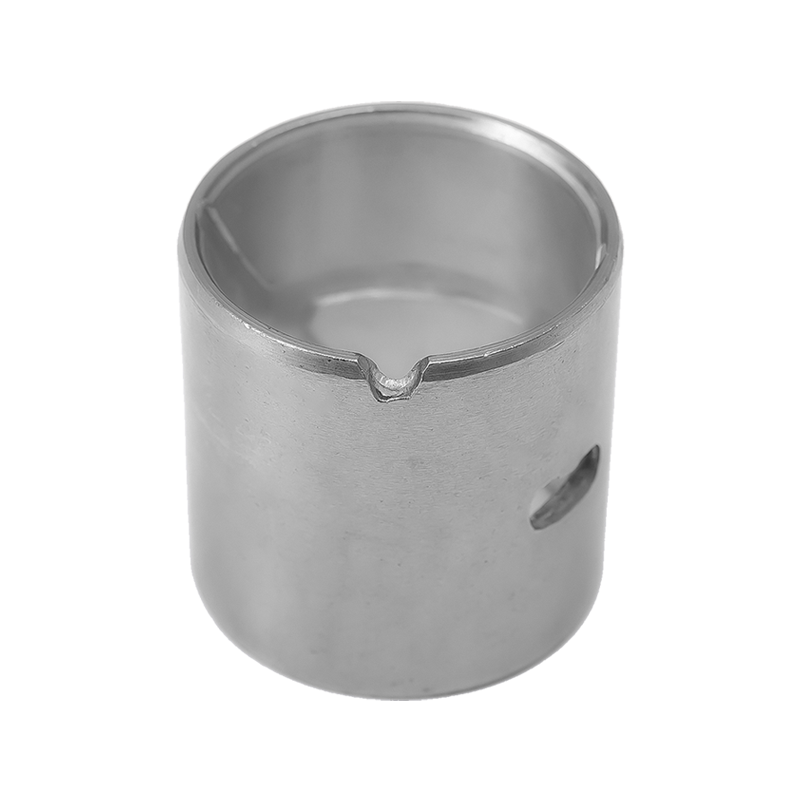

Roulement en cuivre fritté poreux en aluminium à haute teneur en étain HZ20

Le roulement en cuivre fritté poreux en aluminium à haute teneur en étain HZ20 est conçu pour offrir des performances fiables dans les moteurs et les systèmes mécaniques à charge moyenne à faible. Combinant résistance à la corrosion par l'huile, résistance à la fatigue modérée et excellente conformabilité, ce roulement élimine le besoin de galvanoplastie de surface tout en conservant de fortes propriétés anti-grippage et d'encastrement. Sa structure poreuse en cuivre fritté, infusée d'un alliage d'aluminium à haute teneur en étain (AISn20Cu1), assure une rétention de lubrification et une résistance à l'usure optimales en fonctionnement continu.

Principales fonctionnalités
Structure matérielle :
Couche d'aluminium à haute teneur en étain (AISn20Cu1) : de 0,2 à 0,5 mm d'épaisseur, offrant une faible friction, une intégrabilité et une résistance à la corrosion.
Base en cuivre fritté poreux : améliore la distribution de l'huile, la dissipation de la chaleur et la capacité de charge jusqu'à 50 MPa.
Support en acier à faible teneur en carbone : offre une résistance mécanique, une conductivité thermique et une stabilité structurelle.
Avantages de conception :
Diamètre extérieur usiné avec précision pour un ajustement précis ; L'alésage intérieur peut être retravaillé après l'installation pour des applications personnalisées.
Élimine le besoin de revêtements antifriction supplémentaires, réduisant ainsi la complexité de la production.
Conforme à la directive européenne 2000/53/CE sur les véhicules hors d'usage pour la durabilité environnementale.

Fonctionnalité rée l'application

La bague rée lubrification limite HZ20 est basée sur un matériau composite avec 3 couches fermement liées : acier comme support, poudre sphérique de bronze intercalée comme couche intermédiaire et POM modifié comme couche de revêtement. Il a une poche d'huile pour la lubrification à l'huile. Cela convient bien à la vitesse lente. Robuste à température normale. Cela peut réduire les coûts et prolonger la durée de vie lors du remplacement des bagues en bronze normales. Cela peut réduire la fréquence d’ajout d’huile. simplifier le processus de remplacement lorsqu'il est utilisé sur un laminoir. Il est largement appliqué dans les châssis d'automobiles, les machines à forger, les machines métallurgiques et les machines minières, les machines de construction, l'hydroélectricité, les laminoirs, etc.

Porter la loi

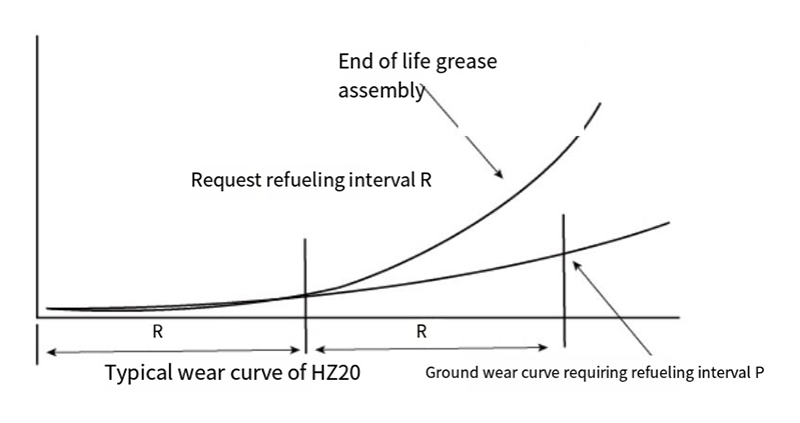

Le matériau HZ20 suit une règle d'usure spéciale, comme indiqué sur la figure 4, une abrasion infinitésimale peut se produire en phase R lorsqu'il est appliqué avec de la graisse puis installé. Mais après la phase R. la condition limite de lubrification disparaîtra et l’usure sera exagérée. Si vous faites le plein d'huile. le produit peut être considérablement maintenu par un port non remarquable et sa durée de vie sera également considérablement prolongée. Par conséquent, l'avantage du matériau HZ20 est que l'huile doit être ajoutée avec un
intervalle de R, qui est remarquablement plus long que celui de R autres matériaux métalliques. C'est environ cinq fois plus long.

Lorsque la douille HZ20 est installée avec application de graisse telle qu'une graisse à base de lithium ou de silicone. Sa durée de vie varie de la valeur PV en condition de fonctionnement. par exemple. lorsque la valeur PV est d'environ 2,5 MPam/s. sa durée de vie sera d'environ 200 heures ; lorsque la valeur PV est de 0,1Mpa-m/s, sa durée de vie peut être supérieure à I0,0oohr (voir le tableau pour plus de détails). Le cycle R de maintenance de lubrification de la douille HZ20 représente environ la moitié de sa durée de vie. Par exemple, lorsque PV=25Mpam/s. il doit être lubrifié à l'huile toutes les 100 heures.

Structure matérielle

1. POMavec plomb 0,3-0,5 mm、
2. Bronze poreux fritté.
3. Support en acier
4. Cuivrage

Remarque : Différents matériaux conviennent aux produits de la série Hz20 en fonction de différentes conditions de travail, tels que le support en bronze, le support en acier inoxydable et le matériau sans plomb. Hz20 est un produit sans plomb respectueux de l'environnement et sa couleur est orange.

Date technique

indice de performance	Données
Charge maximale	70N/mm²
Limite PV	22N/mm²-m/s
Limite de température	-40C ~ 130 ℃
Coeff de frottement	0,05 ~ 0,25 μ
Limite de vitesse	2,5 m/s

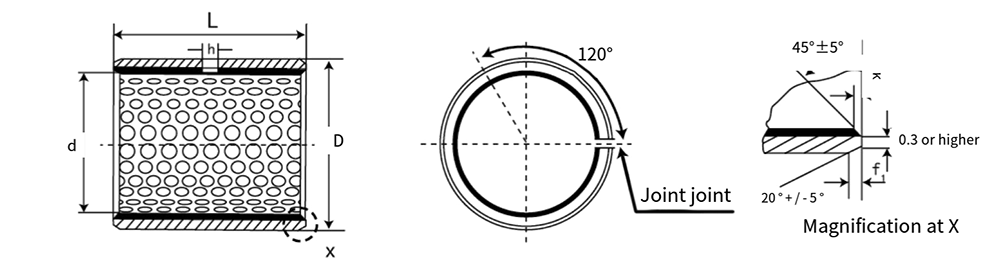

d	D	Diamètre de l'arbre f7	Logement H7	Épaisseur de paroi		Alésage d'huile h	f1	f2	L ⁰ _-0,40
d	D	Diamètre de l'arbre f7	Logement H7	Min.	Max.	Alésage d'huile h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0,046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0,046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0,046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0,046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 _-0,054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0,054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0,054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0,054	110 0,035			6					10560	10580		10595
110	115	110 _-0,054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0,054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0,063	130 ^0.040			6					12560					120110
130	135	130 _-0,063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0,063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0,063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0,063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _-0,063	175 ^0.040			8				17050		17080			170100
180	185	180 _-0,063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0,072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0,072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0,072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0,072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0,081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0,081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0,081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0,081	305 ^0.052							30050	30060	30080			300100		300120

d	D	Diamètre de l'arbre f 7	Logement H7	Épaisseur de paroi		Alésage d'huile h	f1	f2	L ⁰ _-0,40
d	D	Diamètre de l'arbre f 7	Logement H7	Min.	Max.	Alésage d'huile h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0,046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0,046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0,046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0,046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 -0,054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0,054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0,054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0,054	110 ^0.035			6					10560	10580		10595
110	115	110 _-0,054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0,054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0,063	130 ^0.040			6					12560					120110
130	135	130 _-0,063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0,063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0,063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0,063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _{-0. 063}	175 ^0.040			8				17050		17080			170100
180	185	180 _-0,063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0,072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0,072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0,072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0,072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0,081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0,081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0,081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0,081	305 ^0.052							30050	30060	30080			300100		300120
