Les roulements jouent un rôle crucial dans les systèmes mécaniques en permettant un mouvement fluide et efficace entre les pièces mobiles. Ils font partie intégrante de diverses applications, allant des moteurs automobiles aux machines aérospatiales, où ils minimisent la friction et l'usure, améliorant ainsi les performances globales et la durée de vie du système. Les roulements aident à réduire la friction entre les pièces mobiles, en supportant les mouvements de rotation et linéaires, et peuvent supporter différents types de charges, notamment les forces radiales et axiales.
Parmi les différents types de roulements, deux catégories clés reviennent souvent dans les discussions : les roulements autolubrifiants et les roulements à lubrification limite. Chaque type est conçu avec des caractéristiques uniques pour répondre à des exigences spécifiques, telles que la réduction de la friction, la minimisation de l'usure et de bonnes performances dans des conditions difficiles.

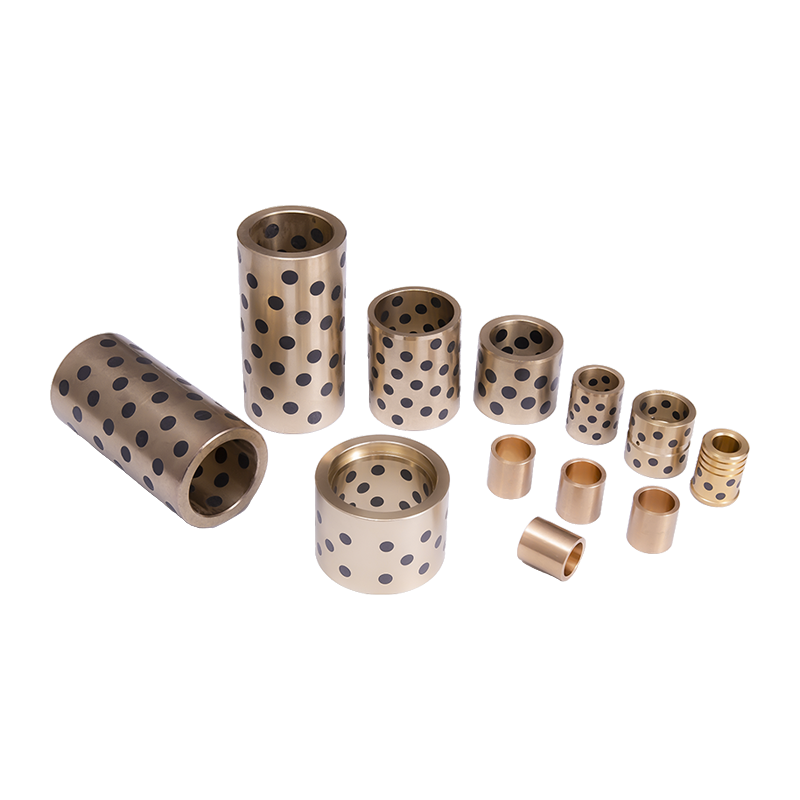

Les roulements autolubrifiants sont conçus pour fonctionner sans avoir recours à une lubrification externe. Ils utilisent des lubrifiants internes intégrés dans le matériau du roulement, ce qui les rend idéaux pour les applications où la lubrification continue est difficile ou peu pratique. D'un autre côté, les roulements lubrifiés limite s'appuient sur un lubrifiant externe pour former un film mince entre les surfaces du roulement, réduisant ainsi la friction et l'usure.
Les principales différences entre les roulements autolubrifiants et les roulements à lubrification limite résident dans leur méthode de lubrification, leur capacité de charge, leurs besoins de maintenance et leurs conditions de fonctionnement idéales. Comprendre ces différences est essentiel pour sélectionner le type de roulement approprié en fonction des exigences spécifiques de l'application.
Compréhension Roulements autolubrifiants
Définition et principe de fonctionnement
Les roulements autolubrifiants sont un type de roulement qui fonctionne sans nécessiter de lubrification externe. Au lieu de dépendre d'un approvisionnement externe en huile ou en graisse, ces roulements utilisent un lubrifiant intégré dans le matériau du roulement lui-même. Le lubrifiant est généralement libéré progressivement au fil du temps, créant un film lubrifiant fin et continu qui réduit la friction entre les surfaces de roulement.
Les matériaux utilisés dans les roulements autolubrifiants sont conçus pour retenir le lubrifiant et assurer un fonctionnement efficace même en l'absence de graisse ou d'huile externe. Les matériaux courants comprennent PTFE (Polytétrafluoroéthylène) , bronze fritté , et graphite , qui ont des propriétés autolubrifiantes qui préviennent l’usure et assurent un mouvement fluide. Ces matériaux présentent également une excellente résistance à la chaleur et à la corrosion, ce qui les rend adaptés aux environnements difficiles.
Avantages
1. Fonctionnement sans entretien : L'un des avantages les plus importants des roulements autolubrifiants est qu'ils nécessitent peu ou pas d'entretien. Puisqu’ils ne nécessitent pas de lubrification externe, ils réduisent le besoin de contrôles et d’entretiens réguliers de lubrification. Cette fonctionnalité est particulièrement utile dans les applications où la maintenance est difficile ou prend du temps.
2. Adéquation aux zones difficiles d'accès : Dans de nombreux systèmes mécaniques, en particulier dans les machines complexes ou fermées, la lubrification externe peut être difficile, voire impossible, à appliquer. Les roulements autolubrifiants sont idéaux dans ces situations car ils fonctionnent sans nécessiter de systèmes de graissage externes.
3. Friction et usure réduites : Les propriétés autolubrifiantes des matériaux utilisés dans ces roulements réduisent considérablement la friction et l'usure, permettant un fonctionnement plus fluide et une durée de vie plus longue du roulement et du système dans son ensemble.
4. Capacité à fonctionner dans des environnements difficiles : Les roulements autolubrifiants peuvent résister à des conditions de fonctionnement extrêmes, telles que des températures élevées, des environnements corrosifs et des applications à charge élevée. Les lubrifiants intégrés garantissent que le roulement continue de fonctionner efficacement dans de telles conditions, ce qui en fait un excellent choix pour les environnements difficiles.
Inconvénients
1. Capacité de charge inférieure : Comparés à d'autres types de roulements, les roulements autolubrifiants ont généralement une capacité portante inférieure. Cela signifie qu’ils peuvent ne pas convenir aux applications lourdes impliquant des charges élevées.
2.Limites de vitesse : Les roulements autolubrifiants ont souvent des limitations de vitesse en raison de la nature de leur système de lubrification. Bien qu'ils puissent supporter des vitesses modérées, ils peuvent ne pas fonctionner aussi bien à des vitesses très élevées que les roulements lubrifiés à la limite.
3. Coût initial plus élevé : Les matériaux et l'ingénierie impliqués dans la création de roulements autolubrifiants peuvent entraîner un coût initial plus élevé. Cependant, la réduction des besoins de maintenance et de lubrification au fil du temps peut compenser cette dépense initiale.
Applications courantes
Les roulements autolubrifiants sont largement utilisés dans les industries où la lubrification continue est difficile ou indésirable, ainsi que dans les applications où la fiabilité et une maintenance réduite sont essentielles. Certaines des applications les plus courantes incluent :
Aérospatiale : Utilisé dans les composants d’avions et d’engins spatiaux, où la capacité de fonctionner sans lubrification externe est essentielle.
Automobile : Trouvé dans diverses pièces automobiles telles que les dispositifs de réglage des sièges, les mécanismes de vitres et les composants du moteur.
Équipement de transformation des aliments : Utilisé dans les machines alimentaires, où la contamination par des lubrifiants externes pourrait poser un problème.
Machines textiles : Souvent utilisé dans les machines textiles où la précision et les temps d'arrêt minimaux sont des facteurs clés.
Compréhension Roulements lubrifiés aux limites
Définition et principe de fonctionnement
Les roulements à lubrification limite fonctionnent selon un principe différent de celui des roulements autolubrifiants. Au lieu de compter sur un lubrifiant interne, les roulements à lubrification limite nécessitent un système de lubrification externe, tel que de l'huile ou de la graisse, pour réduire la friction et l'usure. Le lubrifiant forme un mince film entre les surfaces d'appui, leur permettant de glisser doucement les unes contre les autres.
Dans un scénario de lubrification limite, le film lubrifiant n'est souvent pas assez épais pour séparer complètement les surfaces d'appui, ce qui signifie que le contact entre les surfaces se produit à un niveau microscopique. Par conséquent, ce type de lubrification est généralement utilisé dans des conditions où une lubrification hydrodynamique complète (qui implique un film lubrifiant plus épais) n'est pas réalisable, comme dans les applications à charge élevée ou à faible vitesse. La présence d'additifs lubrifiants améliore encore le processus de lubrification, offrant une protection supplémentaire contre l'usure, l'oxydation et la corrosion.
Avantages
1. Capacité de charge élevée : Les roulements lubrifiés par limite sont conçus pour supporter des charges plus élevées que les roulements autolubrifiants. Le système de lubrification externe permet un film de lubrifiant plus cohérent et plus fiable entre les surfaces du roulement, permettant au roulement de supporter des charges plus lourdes sans usure ni défaillance excessive.
2. Convient aux applications à grete vitesse : Ces roulements sont bien adaptés aux opérations à grande vitesse. Tant que la lubrification est maintenue et que le système est correctement entretenu, les roulements à lubrification limite peuvent fonctionner efficacement à des vitesses plus élevées que les roulements autolubrifiants, ce qui les rend idéaux pour des applications telles que les moteurs électriques et les boîtes de vitesses.
3. Coût inférieur : Généralement, les roulements à lubrification limite sont moins chers que les roulements autolubrifiants, en particulier pour les applications à charge élevée et à vitesse élevée. Les économies de coûts proviennent de l’utilisation de matériaux plus simples et du recours à une lubrification externe, qui peut être plus facilement obtenue et entretenue.
Inconvénients
1. Nécessite un entretien et une lubrification réguliers : L'un des principaux inconvénients des roulements à lubrification limite est la nécessité d'un entretien continu. La lubrification externe doit être régulièrement vérifiée, réapprovisionnée et remplacée pour garantir que le roulement continue de fonctionner efficacement. Cela peut augmenter les coûts opérationnels globaux et les temps d’arrêt.
2. Friction et usure plus élevées : Bien que les roulements à lubrification limite soient efficaces, ils ont tendance à avoir une friction plus élevée que les roulements autolubrifiants, car le film de lubrification n'est pas toujours suffisamment épais pour séparer complètement les surfaces du roulement. Cela peut entraîner une usure accrue au fil du temps, en particulier dans des conditions de fonctionnement extrêmes.
3.Susceptible à la contamination : La lubrification externe des roulements à lubrification limite les rend plus sensibles à la contamination. La poussière, la saleté ou les débris présents dans le lubrifiant peuvent compromettre les performances du roulement, entraînant une augmentation de la friction, de l'usure et une éventuelle défaillance s'ils ne sont pas correctement gérés.
Applications courantes
Les roulements lubrifiés en surface sont souvent utilisés dans les applications où des charges et des vitesses élevées sont requises et où l'entretien régulier du système de lubrification est gérable. Certaines des applications les plus courantes incluent :
Moteurs : Présent dans les moteurs à combustion interne, où le fonctionnement à grande vitesse et la nécessité d'une lubrification régulière sont cruciaux pour les performances et la longévité.
Boîtes de vitesses : Utilisé dans les systèmes d'engrenages mécaniques où un mouvement fluide à des vitesses et des charges variables est essentiel.
Machinerie lourde : Présent dans les machines lourdes telles que les équipements miniers, les machines de construction et les presses industrielles, où prédominent des charges élevées et des conditions exigeantes.
Différences clés entre les roulements autolubrifiants et les roulements lubrifiés en surface
Méthode de lubrification
Roulements autolubrifiants : Ces roulements utilisent un lubrifiant interne incorporé dans le matériau du roulement. Le lubrifiant est libéré progressivement au fil du temps, réduisant ainsi la friction et l'usure sans nécessiter de systèmes de lubrification externes. Cela les rend sans entretien ou nécessitant peu d’entretien, car ils ne nécessitent pas de remplissage régulier d’huile ou de graisse.
Roulements lubrifiés aux limites : En revanche, les roulements lubrifiés limite s'appuient sur un lubrifiant externe, tel que de l'huile ou de la graisse, pour créer un film mince entre les surfaces du roulement. Le lubrifiant doit être régulièrement renouvelé et entretenu pour garantir le fonctionnement efficace du roulement.
Capacité de charge
Roulements autolubrifiants : Généralement, ces roulements ont une capacité portante inférieure à celle des roulements lubrifiés aux limites. Le matériau et le système de lubrification des roulements autolubrifiants sont optimisés pour les charges légères à modérées et pour les applications où les contraintes d'espace ou un fonctionnement sans entretien sont une priorité.
Roulements lubrifiés aux limites : Ces roulements peuvent supporter des charges nettement plus élevées. Le système de lubrification externe contribue à créer un film lubrifiant plus épais, permettant au roulement de supporter des charges plus lourdes sans risque de surchauffe ou d'usure excessive.
Exigences d'entretien
Roulements autolubrifiants : Ces roulements nécessitent peu ou pas d'entretien car le lubrifiant est interne et autonome. Ils sont idéaux pour les applications où la lubrification externe est difficile ou peu pratique, comme dans les environnements difficiles ou lorsqu'un entretien régulier n'est pas possible.
Roulements lubrifiés aux limites : Un entretien régulier est essentiel pour les roulements à lubrification limite. Le lubrifiant externe doit être vérifié et remplacé périodiquement pour garantir son bon fonctionnement. Cela peut nécessiter plus de temps et d'efforts, mais offre une flexibilité dans l'ajustement de la lubrification en fonction des conditions opérationnelles.
Frottement et usure
Roulements autolubrifiants : Le lubrifiant autonome contenu dans ces roulements réduit considérablement la friction et l'usure, offrant un fonctionnement plus fluide et une durée de vie plus longue. Ils sont conçus pour minimiser le contact avec la surface, ce qui se traduit par des coefficients de frottement inférieurs à ceux des roulements lubrifiés à la limite.
Roulements lubrifiés aux limites : Ces roulements subissent généralement une friction et une usure plus élevées car le film lubrifiant peut ne pas être suffisamment épais pour séparer complètement les surfaces du roulement. Par conséquent, ils peuvent nécessiter un entretien plus fréquent et avoir une durée de vie plus courte dans certaines conditions.
Conditions de fonctionnement
Roulements autolubrifiants : Idéal pour les applications à vitesse faible à modérée dans les environnements où la lubrification externe est difficile ou indésirable. Ils excellent dans des conditions difficiles telles que des températures extrêmes, des environnements corrosifs ou lorsque le roulement se trouve dans un endroit difficile d'accès à des fins de lubrification.
Roulements lubrifiés aux limites : Idéal pour les applications à charge élevée et à vitesse élevée où la lubrification externe peut être facilement gérée. Ces roulements fonctionnent bien dans des conditions de charge variables mais nécessitent une attention régulière pour garantir le bon fonctionnement du système de lubrification.
Choisir le bon roulement
Facteurs à considérer
Lors de la sélection du roulement approprié pour une application spécifique, plusieurs facteurs doivent être pris en compte pour garantir des performances, une durabilité et une efficacité optimales. Les facteurs clés comprennent :
1. Exigences de charge :
Pour les applications soumises à des conditions de charge lourdes ou élevées, les roulements à lubrification limite sont souvent le meilleur choix en raison de leur capacité de charge plus élevée. Les roulements autolubrifiants, en revanche, sont plus adaptés aux charges légères.
2. Exigences de vitesse :
Les roulements autolubrifiants ont généralement des limitations de vitesse et peuvent ne pas fonctionner correctement dans des conditions de vitesse élevée. Les roulements lubrifiés en limite sont mieux adaptés aux applications à grande vitesse tant que la lubrification est maintenue.
3.Environnement opérationnel :
Si l'application fonctionne dans un environnement difficile ou difficile d'accès (par exemple, températures extrêmes, conditions corrosives ou environnements scellés), les roulements autolubrifiants sont plus avantageux car ils ne nécessitent pas de lubrification externe.
4. Capacités de maintenance :
Considérez le niveau de maintenance que l'application peut prendre en charge. Les roulements autolubrifiants sont idéaux lorsqu'un entretien minimal est requis, tandis que les roulements à lubrification limite nécessitent un entretien régulier du système de lubrification.
5.Coût :
Les contraintes budgétaires jouent souvent un rôle dans le processus de sélection. Les roulements autolubrifiants ont tendance à être plus chers au départ en raison de leurs matériaux spécialisés, mais leurs faibles coûts de maintenance peuvent générer des économies à long terme. Les roulements lubrifiés aux limites sont généralement moins chers au départ, mais le coût de l’entretien régulier doit être pris en compte.
Matrice de décision
La matrice de décision suivante résume les avantages et les inconvénients des roulements autolubrifiants et à lubrification limite pour différentes applications :
| Facteur | Roulements autolubrifiants | Roulements lubrifiés aux limites |
| Capacité de charge | Capacité de charge inférieure | Capacité de charge plus élevée |
| Vitesse | Limitations de vitesse modérées | Convient aux applications à grande vitesse |
| Entretien | Peu ou pas d'entretien requis | Nécessite un entretien régulier de lubrification |
| Environnement opérationnel | Idéal pour les environnements difficiles ou scellés | Convient aux environnements contrôlés avec lubrification régulière |
| Coût | Coût initial plus élevé, faible maintenance à long terme | Coût initial inférieur, coûts de maintenance à long terme plus élevés |
| Frottement et usure | Réduction du frottement et de l'usure | Frottement et usure plus élevés dus à la lubrification externe |
Cette matrice aide à prendre une décision éclairée basée sur les besoins opérationnels du système.
Produits potentiels
Roulements autolubrifiants
1.GGB-MEGALIFE XT :
Ce roulement est conçu pour les applications exigeantes qui nécessitent une résistance à l'usure et des performances exceptionnelles sous des charges et des vitesses élevées. Il offre une combinaison de matériaux autolubrifiants qui réduisent la friction et prolongent la durée de vie, ce qui le rend idéal pour les industries telles que l'aérospatiale, l'automobile et les machines industrielles.
2.Série SKF TX :
La série SKF TX se compose de roulements coulissants à sec composites qui fonctionnent sans entretien et offrent une excellente résistance à la corrosion. Ces roulements conviennent aux environnements où la lubrification est difficile à appliquer ou à entretenir, tels que les machines de transformation des aliments ou textiles, tout en offrant des performances fiables.
3.Saint-Gobain NORGLIDE :
Ces roulements spéciaux sont conçus pour minimiser le bruit et les vibrations dans les applications où un fonctionnement silencieux est crucial. Ils sont largement utilisés dans les secteurs automobile et industriel, offrant des performances durables dans des environnements exigeants où la lubrification traditionnelle serait inefficace.
4.Igus Iglidur :
La série Iglidur propose une large gamme de roulements en plastique reconnus pour leur durabilité et leurs propriétés de faible frottement. Ces roulements conviennent à une variété d'applications industrielles où des performances durables sont nécessaires et où la lubrification est difficile à appliquer ou à entretenir.
5. Roulements linéaires Thomson :
Ces roulements sont conçus pour les applications de mouvement linéaire, offrant un mouvement fluide et précis. Dotés de fonctionnalités autolubrifiantes, ils sont idéaux pour les industries telles que la robotique et l'automatisation, où une haute précision et une faible maintenance sont requises.
Roulements lubrifiés aux limites
1. Roulements à rouleaux coniques Timken :
Connus pour leur capacité à supporter des charges élevées et à assurer leur durabilité, les roulements à rouleaux coniques Timken sont couramment utilisés dans les machines lourdes et les applications automobiles. Leur conception permet une gestion efficace des charges radiales et axiales.
2. Roulements à billes NSK :
Les roulements à billes de précision NSK sont conçus pour les opérations à grande vitesse avec un frottement réduit. Ils sont largement utilisés dans une gamme d'applications, notamment les moteurs électriques, les outils électriques et les composants automobiles, offrant des performances et une fiabilité élevées.
3. Roulements à rouleaux sphériques FAG :
Ces roulements à alignement automatique sont conçus pour supporter des charges élevées et un désalignement, ce qui les rend idéaux pour les applications où un alignement précis est difficile à maintenir. Ils sont couramment utilisés dans les équipements miniers, les machines industrielles et les véhicules de construction.
4.INA Roulements à aiguilles :
Les roulements à aiguilles d'INA offrent une capacité de charge élevée dans une conception compacte, idéale pour les applications où l'espace est limité mais où une précision et une durabilité élevées sont nécessaires. Ces roulements sont généralement utilisés dans les applications automobiles et aérospatiales.
5. Roulements à rouleaux cylindriques NTN :
Les roulements à rouleaux cylindriques de NTN sont conçus pour des charges radiales élevées et des vitesses modérées, ce qui les rend parfaits pour une utilisation dans les boîtes de vitesses, les moteurs électriques et autres systèmes mécaniques nécessitant un support de charge élevé et un frottement minimal.
Conclusion
Les deux autolubrifiant and roulements lubrifiés aux limites offrent des avantages distincts en fonction des exigences spécifiques de l'application. Les roulements autolubrifiants offrent un fonctionnement sans entretien, une friction réduite et une durabilité dans les environnements difficiles, ce qui les rend adaptés aux applications à charge faible à modérée. Cependant, ils présentent des limites en termes de capacité de charge, de vitesse et de coûts initiaux plus élevés.
D’un autre côté, les roulements à lubrification limite excellent dans les applications à charge élevée et à vitesse élevée. Ils sont généralement moins chers au départ mais nécessitent un entretien régulier pour garantir le bon fonctionnement du système de lubrification. Malgré la friction et l'usure plus élevées qu'ils subissent, ils restent essentiels dans les industries qui exigent des performances élevées dans des conditions difficiles.
Choisir le bon roulement implique de prendre en compte des facteurs tels que la charge, la vitesse, l'environnement d'exploitation, les capacités de maintenance et le coût. En évaluant soigneusement ces facteurs, les entreprises peuvent s'assurer qu'elles sélectionnent le type de roulement qui offrira les meilleures performances et longévité pour leurs besoins spécifiques.
