1.1 Que sont Roulements composites bimétalliques ?
Les roulements composites bimétalliques sont des composants spécialisés conçus pour offrir des performances supérieures dans des conditions de charge et d'usure élevées. Ils sont fabriqués en liant deux métaux distincts pour former une surface d’appui qui combine les propriétés uniques de chaque matériau. En règle générale, le roulement est constitué d'une couche de support en acier pour la résistance structurelle et d'un matériau plus souple et résistant à l'usure tel que le bronze ou l'aluminium comme surface d'appui. Cette combinaison permet aux roulements composites bimétalliques d'offrir la durabilité de l'acier ainsi que les propriétés de réduction de friction des métaux plus mous.
La construction de ces roulements est conçue pour résister à des conditions de fonctionnement difficiles, ce qui en fait un choix fiable pour une large gamme d'applications industrielles. Les deux métaux sont généralement liés à l'aide de méthodes telles que le revêtement, la liaison par diffusion ou l'extrusion, garantissant une liaison durable et efficace entre les couches.
1.2 Avantages de l'utilisation de roulements composites bimétalliques
Les roulements composites bimétalliques présentent plusieurs avantages qui en font un choix idéal dans diverses applications, de l'automobile à l'aérospatiale. Voici quelques-uns des principaux avantages :
Capacité de charge élevée : La combinaison d'un support en acier solide avec une surface d'appui plus souple permet à ces roulements de supporter efficacement des charges élevées. Le support en acier offre la résistance structurelle nécessaire pour supporter les machines et équipements lourds.
Excellente résistance à l'usure : La surface d'appui, souvent constituée de matériaux comme le bronze ou l'aluminium, offre une excellente résistance à l'usure. Cette caractéristique rend les roulements composites bimétalliques bien adaptés aux applications où le frottement et l'usure sont des problèmes importants.
Bonne résistance à la fatigue : Ces roulements sont conçus pour résister à des cycles de chargement répétitifs sans défaillance, garantissant ainsi une durabilité à long terme, même dans des environnements difficiles. Leur capacité à résister à la fatigue prolonge leur durée de vie dans des applications exigeantes.
Résistance à la corrosion améliorée : Les matériaux utilisés dans les roulements composites bimétalliques sont sélectionnés pour leur résistance à la corrosion, ce qui les rend idéaux pour une utilisation dans des environnements où l'exposition à l'humidité ou à d'autres éléments corrosifs est un problème. Par exemple, les alliages de bronze et d’aluminium sont très résistants à la rouille et à la dégradation.
1.3 Applications dans tous les secteurs
Les roulements composites bimétalliques trouvent leur place dans diverses industries, grâce à leurs caractéristiques de performance robustes. Voici quelques applications notables :
Industrie automobile : Les roulements composites bimétalliques sont couramment utilisés dans les composants de moteur, tels que les roulements de vilebrequin et de bielle, ainsi que dans les composants de transmission comme les bagues et les rondelles de butée. Leur capacité de charge élevée et leur résistance à l’usure les rendent idéales pour résister aux conditions exigeantes d’un moteur.
Machines industrielles : Dans le secteur des équipements lourds, les roulements composites bimétalliques sont largement utilisés dans les machines telles que les équipements de construction et les machines minières, où ils supportent des charges élevées et résistent à l'usure dans des conditions de fonctionnement difficiles. De plus, ils jouent un rôle essentiel dans les systèmes hydrauliques, notamment les pompes, les moteurs et les cylindres.
Aérospatiale : Dans l'industrie aérospatiale, les roulements composites bimétalliques sont utilisés dans les composants des trains d'atterrissage et les gouvernes. Leur capacité à fonctionner efficacement sous des températures et des charges extrêmes en fait un choix fiable pour ces applications critiques.
Types de roulements composites bimétalliques

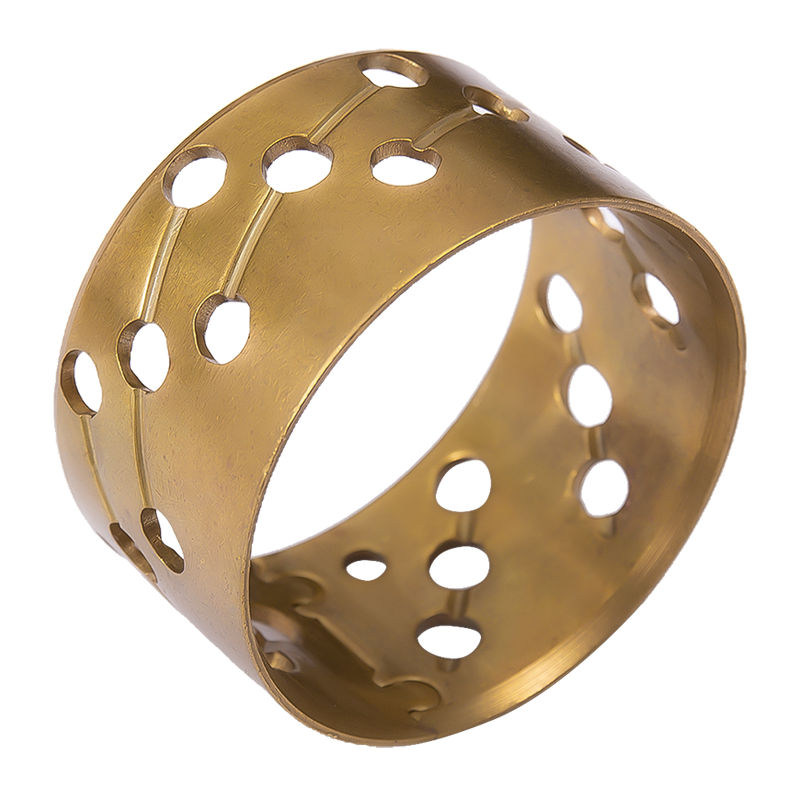

2.1 Roulements en bronze à support en acier
Les roulements en bronze à support en acier sont l'un des types les plus courants de roulements composites bimétalliques, en particulier dans les applications qui nécessitent à la fois une résistance élevée et une excellente résistance à l'usure. Ces roulements sont constitués d'une couche de support en acier qui fournit un support structurel, tandis que la surface d'appui est constituée d'un alliage de bronze, généralement composé de cuivre et d'étain.
Description et propriétés
Le bronze est choisi pour ses excellentes propriétés tribologiques, notamment une résistance élevée à l’usure, de bonnes caractéristiques antifriction et une résistance à la corrosion. Le support en acier offre la résistance nécessaire pour supporter de lourdes charges, tandis que la couche de bronze offre les propriétés autolubrifiantes essentielles pour réduire la friction entre les pièces mobiles.
Applications courantes
Les roulements en bronze sur acier sont souvent utilisés dans les applications automobiles telles que les roulements de moteur (vilebrequin, bielle), où ils peuvent supporter des charges et des températures élevées. Ils sont également utilisés dans les machines lourdes, telles que les équipements de construction et miniers, où la durabilité et la résistance à l’usure sont essentielles.
2.2 Roulements en aluminium à support en acier
Les roulements en aluminium sur support en acier sont un autre type de roulement bimétallique largement utilisé, offrant des avantages distincts dans certaines applications. Ces roulements utilisent un alliage d'aluminium comme surface d'appui, lié à un support en acier pour une résistance accrue.
Description et propriétés
Les alliages d’aluminium sont plus légers et plus économiques que le bronze et offrent une bonne résistance à la corrosion. Cependant, l'aluminium a une résistance à l'usure inférieure à celle du bronze, ce qui le rend adapté aux applications où des charges plus faibles ou des conditions moins difficiles sont rencontrées. Le support en acier offre toujours la résistance requise pour soutenir la structure portante.
Applications courantes
Les roulements en aluminium sur support acier sont fréquemment utilisés dans les applications où les économies de poids sont importantes, comme dans les industries aérospatiale et automobile. Par exemple, ces roulements sont couramment utilisés dans les composants d'avions, tels que les volets d'aile et les trains d'atterrissage, ainsi que dans les composants de transmission où un poids plus léger est avantageux.
2.3 Autres combinaisons de matériaux
Bien que les roulements en bronze et en aluminium sur support en acier soient les plus courants, il existe également d'autres combinaisons plus spécialisées de matériaux utilisées dans les roulements composites bimétalliques. Il s'agit notamment de combinaisons avec des polymères, du PTFE (polytétrafluoroéthylène) et d'autres matériaux techniques pour répondre à des exigences spécifiques.
Aperçu des roulements bimétalliques moins courants mais spécialisés
Roulements en polymère à support en acier : Ces roulements sont souvent utilisés dans des applications à faible charge ou lorsque la réduction du bruit est importante. La couche polymère peut être adaptée pour fournir des propriétés de lubrification améliorées.
Roulements en PTFE à support en acier : Le PTFE est réputé pour son faible frottement et son excellente résistance chimique, ce qui en fait un choix pour les applications dans des environnements difficiles ou corrosifs. Ces roulements sont généralement utilisés dans des situations où une haute précision et un minimum de friction sont essentiels.
Bien que ces combinaisons de matériaux ne soient pas aussi répandues que les roulements en bronze ou en aluminium sur support acier, elles jouent un rôle essentiel dans les applications spécialisées où les roulements bimétalliques traditionnels pourraient ne pas fonctionner aussi efficacement.
Matériaux utilisés dans Roulements composites bimétalliques
3.1 Support en acier
L'acier est un matériau fondamental utilisé dans la construction d'appuis composites bimétalliques en raison de sa résistance inhérente, de sa durabilité et de sa résistance à la déformation sous de lourdes charges. Le support en acier fournit le support structurel nécessaire au roulement, garantissant qu'il peut résister aux contraintes mécaniques rencontrées dans diverses applications.
Types d'acier utilisés (par exemple, acier au carbone, acier inoxydable)
Acier au carbone : L'acier au carbone est l'un des matériaux les plus couramment utilisés pour la couche de support des roulements composites bimétalliques. Il offre une excellente résistance, robustesse et rentabilité, ce qui le rend idéal pour les applications intensives. Cependant, il peut être plus sensible à la corrosion que l’acier inoxydable.
Acier inoxydable : L'acier inoxydable est une autre option, en particulier lorsque la résistance à la corrosion est un facteur clé. Il offre une durabilité améliorée et peut fonctionner dans des environnements plus exigeants, tels que les applications marines ou chimiques. Les roulements à support en acier inoxydable sont généralement plus chers mais offrent des performances supérieures dans des conditions difficiles.
Rôle de l'acier dans la fourniture d'un support structurel
Le support en acier sert de base au roulement, offrant une résistance à la déformation sous des charges élevées. Il garantit que le roulement conserve sa forme et sa fonction même sous des pressions ou des contraintes extrêmes, contribuant ainsi à la fiabilité globale et à la longévité du roulement en service.
3.2 Matériaux des couches de roulement
La surface d'appui, constituée de métaux ou de matériaux plus tendres, est cruciale pour réduire la friction et l'usure entre les pièces mobiles. Le choix du matériau pour la couche d'appui dépend des exigences spécifiques de l'application, notamment de facteurs tels que la charge, la vitesse et les conditions environnementales.
Alliages de bronze : composition et propriétés
Le bronze est l’un des matériaux les plus largement utilisés pour la couche d’appui des roulements composites bimétalliques. Les alliages de bronze sont généralement constitués de cuivre, d'étain et d'autres éléments, tels que le phosphore ou le plomb, pour améliorer des propriétés spécifiques. La composition de l'alliage détermine la résistance du roulement à l'usure, à la corrosion et à la fatigue.
Propriétés : Le bronze offre une excellente résistance à l’usure, de bonnes caractéristiques de frottement et une résistance à la corrosion. Il est idéal pour les applications impliquant des charges élevées et où la lubrification n'est pas toujours disponible ou efficace.
Alliages d'aluminium : composition et propriétés
Les alliages d'aluminium sont un autre choix populaire pour la couche d'appui des roulements composites bimétalliques, en particulier lorsque la réduction du poids est une priorité. Les alliages d'aluminium sont plus légers que le bronze et présentent une bonne résistance à la corrosion. Ils sont souvent utilisés dans les applications aérospatiales et automobiles où la réduction du poids total des composants est essentielle.
Propriétés : Les alliages d'aluminium ont généralement une résistance à l'usure inférieure à celle du bronze, mais leur faible coefficient de frottement et leur bonne conductivité thermique les rendent adaptés à des applications spécifiques et moins exigeantes.
Autres matériaux : Polymères, PTFE
Dans certains cas, des polymères ou du PTFE (polytétrafluoroéthylène) sont utilisés comme matériaux de couche de support. Ces matériaux sont souvent choisis pour leur faible friction, leur haute résistance chimique et leurs propriétés autolubrifiantes.
Polymères : Les polymères tels que le POM (Polyoxyméthylène) sont utilisés dans des applications nécessitant un faible frottement et une réduction du bruit. Ces matériaux peuvent donner de bons résultats dans des applications à charge plus légère ou lorsque des conditions de fonctionnement spécifiques (comme des températures extrêmes) sont présentes.
PTFE : Le PTFE est souvent utilisé dans les roulements qui doivent fonctionner avec une lubrification minimale ou dans des environnements où les lubrifiants ne sont pas réalisables. Il est chimiquement inerte et possède une excellente résistance à un large éventail de substances agressives, ce qui le rend idéal pour une utilisation dans les industries chimiques ou agroalimentaires.
3.3 Revêtements et traitements de surface
Outre le choix des matériaux, des revêtements et des traitements de surface sont souvent appliqués aux couches de roulement pour améliorer encore leurs performances. Ces traitements peuvent améliorer la résistance à l’usure, réduire la friction et offrir une meilleure protection contre la corrosion.
Chromage dur : Il s'agit d'un traitement de surface couramment utilisé pour améliorer la résistance à l'usure des surfaces de roulement, en particulier dans les applications à charges élevées.
Revêtement en nickel : Les revêtements de nickel sont souvent appliqués pour offrir une résistance à la corrosion dans des environnements plus agressifs, tels que le traitement marin ou chimique.
Revêtements céramiques : Dans des applications spécialisées, des revêtements céramiques sont utilisés pour améliorer la dureté et la résistance à l'usure de la surface d'appui.
Considérations de conception pour les roulements composites bimétalliques
4.1 Dimensions et tolérances des roulements
La conception des roulements composites bimétalliques nécessite une attention particulière à leurs dimensions et tolérances afin de garantir un ajustement et un fonctionnement corrects au sein de la machine ou de l'équipement. La précision dans ces aspects est essentielle pour que le roulement fonctionne efficacement, minimise l'usure et évite une défaillance prématurée.
Importance des dimensions précises
Les dimensions précises du roulement garantissent que le roulement s'adapte correctement dans son boîtier ou sa structure de support, fournissant ainsi le support et la stabilité nécessaires aux composants mobiles. Des dimensions incorrectes peuvent entraîner un mauvais alignement, un frottement excessif ou une répartition inégale de la charge, ce qui peut entraîner une usure prématurée ou une défaillance.
Classes de tolérance standard
Les roulements sont fabriqués selon des classes de tolérance spécifiques pour garantir l'uniformité et la cohérence de leurs dimensions. Ces classes de tolérance sont conçues pour tenir compte des variations dans les processus de fabrication tout en conservant l'ajustement requis. Les classes de tolérance standard comprennent :
Tolérance H7 : Couramment utilisé pour les ajustements d'arbres et de trous dans les applications de précision moyenne.
Tolérance P6 : Utilisé pour les applications de plus haute précision où des ajustements plus serrés sont requis.
Tolérance C5 : Généralement utilisé dans les applications de très haute précision, telles que l'aérospatiale et les machines à grande vitesse.
Le choix de la classe de tolérance dépend de l'application spécifique et des exigences opérationnelles du roulement.
4.2 Finition de surface et rainures de lubrification
La finition de surface et l'inclusion de rainures de lubrification sont deux considérations de conception critiques pour optimiser les performances des roulements composites bimétalliques. Ces deux facteurs influencent la capacité du roulement à réduire la friction, à répartir le lubrifiant et à résister à l’usure au fil du temps.
Effet de la finition de surface sur les performances
La finition de la surface d'appui joue un rôle important dans la minimisation du frottement et de l'usure. Une finition lisse réduit la zone de contact entre le roulement et les pièces mobiles, diminuant ainsi le coefficient de frottement et favorisant une meilleure répartition de la lubrification. Cependant, une surface trop lisse peut ne pas retenir suffisamment de lubrifiant, entraînant une lubrification insuffisante et une usure accrue.
En revanche, une surface texturée ou légèrement rugueuse peut favoriser une meilleure rétention d’huile et améliorer les performances globales du roulement dans les applications à charge élevée. Le choix de la finition de surface dépend des conditions de fonctionnement spécifiques, telles que la charge, la vitesse et le type de lubrifiant utilisé.
Types et avantages des rainures de lubrification
Des rainures de lubrification sont souvent intégrées à la surface du roulement pour faciliter la distribution du lubrifiant et améliorer les performances. Ces rainures permettent un approvisionnement continu en lubrifiant entre le roulement et sa surface de contact, réduisant ainsi la friction et empêchant le contact métal sur métal. Les types courants de rainures de lubrification comprennent :
Rainures droites : S'étendent sur toute la longueur du roulement et sont utilisés dans les applications à charge élevée.
Rainures en spirale : Conçu pour fournir un meilleur débit de lubrification, en particulier dans les applications rotatives.
Les rainures de lubrification sont particulièrement importantes dans les applications où une lubrification continue n'est pas possible ou lorsqu'un fonctionnement à sec est requis.
4.3 Capacité de charge et conditions de fonctionnement
La capacité de charge d'un roulement composite bimétallique est un facteur critique dans sa conception, car elle détermine la charge maximale que le roulement peut supporter sans défaillance. Plusieurs facteurs influencent la capacité de charge du roulement, notamment les matériaux utilisés, les dimensions du roulement et le système de lubrification.
Facteurs affectant la capacité de charge
Résistance du matériau : La résistance du support en acier et du matériau de la surface du roulement a un impact direct sur la capacité de charge du roulement. Par exemple, les roulements dotés d’un support en acier plus épais peuvent généralement supporter des charges plus élevées.
Géométrie des roulements : La forme et la taille du roulement, y compris l'épaisseur de la couche d'appui, peuvent affecter la répartition uniforme de la charge sur la surface d'appui.
Lubrification : Une lubrification adéquate est essentielle pour réduire la friction et répartir la charge uniformément sur la surface d'appui. Une lubrification insuffisante peut entraîner une usure accrue et une réduction de la capacité de charge.
Considérations relatives à la température, à la vitesse et à la lubrification
Température : Les roulements doivent être conçus pour fonctionner dans une plage de températures spécifique. Les températures élevées peuvent affecter les propriétés du matériau du support en acier et de la surface d'appui, entraînant une usure accrue ou une capacité de charge réduite. Pour les applications à haute température, des matériaux présentant une résistance thermique plus élevée, tels que le bronze ou des alliages spéciaux, peuvent être utilisés.
Vitesse : La vitesse à laquelle le roulement fonctionne influence également sa conception. Les applications à grande vitesse nécessitent des roulements capables de résister aux forces centrifuges et de maintenir une lubrification stable en cas de rotation rapide.
Lubrification : Le type de lubrification (huile, graisse ou lubrification sèche) et la disponibilité d'un système de lubrification continue sont des facteurs importants pour garantir le fonctionnement efficace du roulement. Le choix de la lubrification affectera la friction, l’usure et la génération de chaleur dans le roulement.
Processus de fabrication
5.1 Techniques de revêtement et de collage
Le processus de fabrication des roulements composites bimétalliques implique plusieurs étapes critiques, la plus importante étant le revêtement et la liaison des deux matériaux. Le processus de liaison garantit une fixation solide et durable entre le support en acier et la surface du roulement, ce qui est crucial pour les performances globales du roulement.
Méthodes de liaison de différentes couches métalliques
Bardage : Le revêtement est un processus dans lequel une fine couche d'un matériau (par exemple, le bronze ou l'aluminium) est liée à une couche plus épaisse d'un autre matériau (par exemple, l'acier). Cela se fait souvent en appliquant de la chaleur et de la pression pour fusionner les deux couches. La liaison peut se faire par des méthodes telles que le laminage à chaud, l'extrusion ou le frittage, en fonction des matériaux spécifiques utilisés.
Liaison par diffusion : Dans la liaison par diffusion, la chaleur et la pression sont appliquées aux couches métalliques dans une atmosphère contrôlée pour permettre aux atomes des deux matériaux de diffuser et de former une liaison métallurgique. Ce processus crée une liaison solide sans avoir recours à des adhésifs ou à des matériaux de remplissage, garantissant une fixation homogène et durable.
Liaison explosive : La liaison explosive est une technique à haute énergie dans laquelle une charge explosive contrôlée est utilisée pour accélérer une couche métallique sur la surface d'une autre. Ce processus crée une liaison métallurgique entre les couches et est généralement utilisé pour les matériaux difficiles à lier à l'aide de méthodes conventionnelles, tels que l'aluminium et l'acier.
Assurer une adhérence forte et fiable
Pour garantir la solidité et la fiabilité de la liaison, les fabricants doivent contrôler soigneusement la température, la pression et le temps de traitement pendant le processus de revêtement ou de liaison. Toute incohérence dans la liaison peut entraîner une défaillance des roulements. Il est donc essentiel que les matériaux soient correctement préparés et que le processus soit étroitement contrôlé.
5.2 Usinage et finition
Une fois le processus de revêtement ou de collage terminé, l'étape suivante consiste à usiner et à finir le roulement à des dimensions précises. Ceci est crucial pour garantir que le roulement respecte les tolérances requises et fonctionne efficacement.
Usinage de précision pour une précision dimensionnelle
L'usinage consiste à couper, meuler et tourner le roulement pour obtenir les dimensions et la finition de surface correctes. Les machines CNC (Computer Numerical Control) sont souvent utilisées pour obtenir une précision et une cohérence élevées. Cette étape garantit que le roulement s'adaptera correctement à son application désignée et fonctionnera sans problème sans usure excessive.
Techniques de finition de surface
Après l'usinage, la surface du roulement est souvent traitée pour améliorer ses propriétés de friction et renforcer sa résistance à l'usure. Les techniques courantes de finition de surface comprennent :
Polissage : Le polissage de la surface d'appui lisse les zones rugueuses, réduisant ainsi la friction et l'usure.
Grenaillage : Ce processus consiste à bombarder la surface avec de petites billes d'acier pour créer une couche de contrainte de compression qui peut améliorer la résistance à la fatigue et à l'usure du roulement.
Revêtement : Certains roulements subissent des processus de revêtement supplémentaires, tels que le nickelage ou le chrome, pour améliorer encore leur résistance à la corrosion ou leurs propriétés d'usure.
5.3 Contrôle qualité et tests
Garantir la qualité et la fiabilité des roulements composites bimétalliques est essentiel à leurs performances dans les applications critiques. Des tests rigoureux et des mesures de contrôle qualité sont nécessaires pour garantir que chaque roulement répond aux normes requises.
Méthodes de tests non destructifs
Les techniques de contrôle non destructif (CND) sont couramment utilisées pour détecter les défauts du roulement sans l'endommager. Ces méthodes comprennent :
Tests par ultrasons : Utilisé pour vérifier les vides ou les fissures dans le matériau qui pourraient affaiblir la liaison entre les couches.
Inspection aux rayons X : Cette méthode permet d'identifier des défauts internes ou des incohérences dans la structure portante.
Test de particules magnétiques : Souvent utilisé pour détecter les fissures superficielles et souterraines, en particulier dans les roulements à support en acier.
Tests de performances dans diverses conditions
Pour garantir que le roulement peut résister aux conditions qu’il rencontrera en service, il est soumis à des tests de performances. Cela peut inclure :
Test de charge : Pour vérifier la capacité du roulement à supporter la charge requise sans déformation ni défaillance excessive.
Température Testing : Pour évaluer les performances du roulement dans des conditions de haute et de basse température.
Test d'usure : Pour mesurer la résistance à l’usure du roulement et sa longévité dans des conditions typiques de fonctionnement.
Applications des roulements composites bimétalliques
6.1 Applications automobiles
Les roulements composites bimétalliques sont largement utilisés dans l'industrie automobile, principalement dans les composants de moteurs et de transmissions. Ces roulements sont appréciés pour leur capacité à résister à des charges élevées, à réduire la friction et à améliorer la durabilité, éléments essentiels dans les applications automobiles.
Roulements moteur : vilebrequin, bielle
Dans les moteurs à combustion interne, les roulements composites bimétalliques sont utilisés dans des composants critiques tels que les vilebrequins et les bielles. Ces roulements supportent des charges et des vitesses de rotation élevées et continues, ce qui en fait des candidats idéaux pour la technologie bimétallique. Le support en acier fournit le support structurel nécessaire, tandis que la couche d'appui (souvent en bronze ou en aluminium) offre une excellente résistance à l'usure et un faible frottement.
Les roulements composites bimétalliques utilisés dans les applications de moteurs contribuent à améliorer l'efficacité du moteur, à réduire la consommation de carburant et à augmenter la durée de vie globale des composants du moteur. Leur capacité à maintenir un faible frottement même à des températures élevées garantit un fonctionnement fluide et moins de génération de chaleur, contribuant ainsi à de meilleures performances globales.
Composants de transmission : bagues, rondelles de butée
Les roulements composites bimétalliques sont également utilisés dans les composants de transmission tels que les bagues et les rondelles de butée. Ces pièces sont exposées à des conditions de charge variables, à des vitesses de rotation rapides et à des contraintes importantes. La combinaison de matériaux permet à ces roulements d'offrir à la fois une capacité de charge élevée et une excellente résistance à l'usure, garantissant ainsi le fonctionnement fiable du système de transmission.
En plus de leur durabilité, les roulements composites bimétalliques des transmissions contribuent à améliorer l'efficacité globale du système en réduisant la friction et l'usure, ce qui conduit à des changements de vitesse plus fluides et à une réduction des coûts de maintenance.
6.2 Applications industrielles
Les roulements composites bimétalliques jouent également un rôle crucial dans les machines et équipements industriels. Ces roulements sont utilisés dans des applications lourdes, notamment les machines de construction, les équipements miniers et les systèmes hydrauliques, où leur durabilité et leur résistance à l'usure sont très appréciées.
Machinerie lourde : matériel de construction, machines minières
Les machines lourdes utilisées dans la construction, les mines et d’autres secteurs industriels exigent des composants capables de résister à des charges extrêmes et à des conditions de fonctionnement difficiles. Les roulements composites bimétalliques sont idéaux pour une utilisation dans ces machines, comme dans les moyeux de roue, les arbres de transmission et autres composants à forte charge.
Ces roulements contribuent à réduire la friction et l’usure, ce qui prolonge la durée de vie des machines et réduit le besoin d’entretien fréquent. La combinaison d'un support en acier solide et d'une couche de roulement résistante à l'usure permet à ces roulements de supporter les forces intenses impliquées dans les applications intensives.
Systèmes hydrauliques : pompes, moteurs, cylindres
Les systèmes hydrauliques, qui reposent sur le mouvement contrôlé des fluides pour transmettre la puissance, bénéficient également de l'utilisation de roulements composites bimétalliques. Les roulements utilisés dans les pompes, les moteurs et les cylindres doivent fonctionner efficacement dans des environnements à haute pression et maintenir un fonctionnement fluide sous des charges fluctuantes. La capacité de charge élevée et la résistance à l’usure des roulements composites bimétalliques en font un choix idéal pour ces systèmes, contribuant ainsi à réduire les temps d’arrêt et à augmenter la fiabilité des machines hydrauliques.
6.3 Applications aérospatiales
L'industrie aérospatiale nécessite des composants capables de fonctionner de manière fiable dans des conditions extrêmes, telles que des vitesses élevées, des charges élevées et de larges plages de températures. Les roulements composites bimétalliques sont souvent utilisés dans les applications aérospatiales critiques où les performances, la durabilité et le poids sont des facteurs cruciaux.
Composants du train d'atterrissage
Les roulements composites bimétalliques sont utilisés dans les systèmes de trains d'atterrissage, où ils sont soumis à des contraintes élevées lors du décollage, de l'atterrissage et du roulage. Les roulements doivent supporter le poids de l'avion et assurer un mouvement fluide des mécanismes du train d'atterrissage. La combinaison d'une capacité de charge élevée, d'une résistance à l'usure et d'une résistance à la corrosion rend les roulements composites bimétalliques bien adaptés à cette application exigeante.
Roulements de surface de contrôle
Des roulements composites bimétalliques se trouvent également dans les gouvernes telles que les ailerons, les gouvernes de profondeur et les gouvernails. Ces roulements doivent fonctionner dans des conditions de vitesse élevée tout en conservant un contrôle précis. Leur capacité à réduire la friction et à résister à l’usure garantit que les gouvernes réagissent rapidement et avec précision, ce qui est essentiel pour la sécurité et les performances des vols.
Installation et entretien
7.1 Techniques d'installation appropriées
L'installation correcte des roulements composites bimétalliques est essentielle pour garantir des performances et une longévité optimales. Une installation incorrecte peut entraîner un désalignement, une usure excessive ou une défaillance des roulements, ce qui peut compromettre le fonctionnement de la machine.
Assurer un alignement correct
L'un des aspects les plus importants de l'installation consiste à garantir que le roulement est correctement aligné avec ses composants d'accouplement. Un mauvais alignement peut entraîner une charge inégale, susceptible de provoquer une usure localisée, une friction accrue et une défaillance prématurée des roulements. Il est essentiel de vérifier soigneusement l'alignement du roulement lors de l'installation, en particulier dans les machines tournantes où un alignement précis est crucial pour un fonctionnement fluide.
Éviter les dommages lors de l'installation
Les roulements composites bimétalliques, en particulier ceux dotés de couches de roulement plus souples comme le bronze ou l'aluminium, peuvent être susceptibles d'être endommagés s'ils sont mal manipulés lors de l'installation. Des impacts violents ou une mauvaise manipulation peuvent endommager la surface, entraînant des problèmes d'usure, voire des fissures. Pour éviter cela, il est important d’utiliser les outils et techniques appropriés lors de l’installation. L'utilisation de manchons de protection ou d'un support rembourré pendant la manipulation peut aider à éviter d'endommager la surface du roulement.
7.2 Exigences de lubrification
La lubrification est essentielle au bon fonctionnement des roulements composites bimétalliques, car elle réduit la friction, dissipe la chaleur et empêche le contact métal sur métal entre le roulement et l'arbre ou d'autres pièces mobiles. Le type et la quantité de lubrification requis dépendent de l'application spécifique et des conditions de fonctionnement.
Importance d’une bonne lubrification
La lubrification joue un rôle clé dans la prolongation de la durée de vie d'un roulement composite bimétallique. Une lubrification adéquate minimise la friction, ce qui réduit l'usure et l'accumulation de chaleur. Cela aide également à répartir la charge plus uniformément sur la surface d'appui, évitant ainsi les dommages localisés ou la surchauffe. Sans lubrification adéquate, le roulement peut connaître des taux d’usure plus élevés, une friction accrue et éventuellement une défaillance.
Types de lubrifiants et leurs applications
Huile : L'huile est le lubrifiant le plus courant pour les roulements composites bimétalliques, en particulier dans les applications à charge élevée et à vitesse élevée. Il est efficace pour réduire la friction et l’accumulation de chaleur et peut être utilisé dans les systèmes de lubrification par barbotage et forcé. Des huiles minérales, des huiles synthétiques ou des huiles semi-synthétiques peuvent être utilisées en fonction des conditions de fonctionnement, telles que la température et la vitesse.
Graisse : La graisse est souvent utilisée pour les roulements dans les applications à basse vitesse ou lorsque la lubrification à l'huile n'est pas possible. Il offre de meilleures propriétés d’étanchéité et peut offrir une lubrification plus durable dans certaines conditions.
Lubrification sèche : Dans certaines applications où les lubrifiants traditionnels ne peuvent pas être utilisés, des matériaux de lubrification secs tels que des revêtements PTFE (polytétrafluoroéthylène) ou MoS₂ (disulfure de molybdène) sont appliqués. Ces lubrifiants sont souvent utilisés dans la transformation des aliments, dans les salles blanches ou dans d'autres environnements où une lubrification humide pourrait être préjudiciable.
7.3 Inspection et remplacement
Une inspection et un entretien réguliers sont essentiels pour garantir la performance continue des roulements composites bimétalliques. Au fil du temps, même les meilleurs roulements montreront des signes d’usure, et une inspection rapide peut éviter des pannes inattendues.
Signes d'usure et de dommages
Bruit ou vibrations excessifs : Des bruits ou vibrations inhabituels peuvent indiquer que le roulement est usé ou mal aligné. Ces signes doivent être traités immédiatement pour éviter d’autres dommages.
Dommages visibles aux surfaces : Des fissures, des rayures ou des marques d'usure sur la surface du roulement sont des indicateurs clairs que le roulement ne fonctionne plus efficacement. Ces problèmes peuvent provenir d’une lubrification insuffisante, d’un mauvais alignement ou d’une surcharge.
Températures de fonctionnement accrues : Une augmentation significative de la température pendant le fonctionnement est un autre signe que le roulement peut subir une friction ou une usure excessive. Cela peut être dû à une lubrification inadéquate ou à des dommages à la surface d'appui.
Intervalles de remplacement recommandés
L'intervalle de remplacement recommandé pour les roulements composites bimétalliques dépend de l'application, des conditions de fonctionnement et du matériau du roulement. Les roulements placés dans des environnements soumis à des charges ou à des températures élevées peuvent nécessiter une inspection et un remplacement plus fréquents. Cependant, avec une lubrification et un entretien appropriés, les roulements composites bimétalliques peuvent souvent durer longtemps avant de devoir être remplacés. Une surveillance régulière et le respect des directives du fabricant contribueront à maximiser la durée de vie du roulement et à éviter les temps d'arrêt imprévus.
Avantages et inconvénients
8.1 Avantages des roulements composites bimétalliques
Les roulements composites bimétalliques offrent de nombreux avantages, ce qui en fait un excellent choix pour les applications nécessitant des performances et une durabilité élevées. Ces avantages sont cruciaux pour des secteurs tels que l’automobile, l’aérospatiale et la machinerie lourde, où la fiabilité et la rentabilité sont essentielles.
Capacité de charge élevée et résistance à l'usure
L’un des principaux avantages des roulements composites bimétalliques est leur capacité de charge élevée. Le support en acier offre un support structurel robuste, tandis que la surface d'appui (souvent en bronze, en aluminium ou en d'autres matériaux) offre une excellente résistance à l'usure. Cette combinaison permet au roulement de bien fonctionner sous de lourdes charges, réduisant ainsi le risque d'usure ou de défaillance, même dans des environnements exigeants.
Résistance à la fatigue améliorée
Les roulements composites bimétalliques sont conçus pour résister aux cycles de chargement répétitifs généralement observés dans les applications à grande vitesse et à charge élevée. La combinaison de matériaux offre une résistance améliorée à la fatigue, permettant au roulement de fonctionner de manière fiable sur une période prolongée. Ceci est particulièrement important dans les applications telles que les roulements de moteur, où les composants sont soumis à des contraintes constantes.
Rentabilité
Les roulements composites bimétalliques offrent une solution rentable, surtout par rapport aux roulements entièrement métalliques ou en céramique. Le support en acier est généralement moins cher que les autres matériaux, et la combinaison de matériaux peut offrir des performances supérieures à moindre coût. De plus, la longue durée de vie et les besoins de maintenance réduits des roulements composites bimétalliques contribuent à réduire les coûts d'exploitation globaux.
8.2 Limites et considérations
Bien que les roulements composites bimétalliques offrent de nombreux avantages, il existe également certaines limites et considérations à garder à l'esprit lors de leur choix pour une application spécifique.
Potentiel de corrosion dans certains environnements
Malgré les propriétés de résistance à la corrosion de matériaux comme le bronze et l'aluminium, les roulements composites bimétalliques peuvent toujours être sensibles à la corrosion dans certains environnements. Par exemple, l’exposition à des conditions hautement acides ou alcalines peut entraîner la dégradation du matériau du roulement. De plus, dans les applications où l'humidité ou les produits chimiques sont répandus, une attention particulière doit être accordée à la sélection des matériaux et des revêtements pour prévenir la corrosion.
Complexité de fabrication
Le processus de fabrication des roulements composites bimétalliques peut être plus complexe et plus long que celui des conceptions de roulements standard. La liaison de deux métaux différents nécessite des techniques spécialisées, telles que le revêtement, la liaison par diffusion ou la liaison explosive, pour garantir une liaison solide et fiable. Cette complexité peut entraîner des coûts de fabrication initiaux plus élevés et nécessiter des mesures de contrôle qualité plus strictes.
Performances limitées dans des environnements extrêmes
Bien que les roulements composites bimétalliques fonctionnent bien dans un large éventail d'applications, ils peuvent ne pas convenir aux environnements à température extrêmement élevée ou à vitesse élevée. Pour les applications nécessitant des performances extrêmes, comme dans certaines applications aérospatiales ou de course haute performance, des matériaux spécialisés comme la céramique ou les alliages avancés pourraient être plus appropriés. De plus, les roulements bimétalliques peuvent présenter des limites dans les environnements où la surface d'appui est exposée à une usure importante ou à la corrosion sur de longues périodes.
Tendances futures des roulements composites bimétalliques
9.1 Innovations matérielles
À mesure que les industries continuent d’évoluer, le besoin de matériaux et de technologies avancés augmente également. L’avenir des roulements composites bimétalliques sera probablement façonné par des innovations matérielles offrant des performances améliorées, une durée de vie accrue et la capacité de résister à des conditions de fonctionnement plus extrêmes.
Développement de nouvelles combinaisons d’alliages
Les chercheurs explorent constamment de nouvelles combinaisons d’alliages susceptibles d’améliorer encore les propriétés des roulements composites bimétalliques. Par exemple, des alliages présentant une résistance accrue à l’usure, une résistance à la fatigue plus élevée et une résistance à la corrosion améliorée sont en cours de développement. Ces innovations prolongeront probablement la durée de vie du roulement dans des environnements difficiles, réduisant ainsi le besoin de remplacements fréquents et améliorant l'efficacité globale.
En particulier, les secteurs de l’automobile et de l’aérospatiale connaîtront probablement des progrès dans les combinaisons d’alliages légers. Par exemple, on pourrait utiliser davantage d’alliages d’aluminium avancés, qui offrent à la fois résistance et poids réduit, ce qui les rendrait idéaux pour les véhicules et les avions hautes performances.
Utilisation de revêtements avancés
Le développement de revêtements avancés pour les roulements composites bimétalliques constitue une autre tendance prometteuse. Ces revêtements peuvent améliorer la résistance à l'usure, la protection contre la corrosion et le pouvoir lubrifiant de la surface du roulement, conduisant à une durée de vie plus longue et à de meilleures performances. De nouveaux revêtements, tels que des revêtements en carbone de type diamant (DLC) ou en céramique, pourraient être introduits pour améliorer la capacité du roulement à fonctionner sous des charges et des températures extrêmes.
9.2 Avancées en matière de conception et de fabrication
À mesure que les technologies de fabrication progresseront, il y aura des opportunités d'améliorer à la fois les processus de conception et de production des roulements composites bimétalliques, ce qui aboutira à des produits plus efficaces, plus rentables et plus performants.
Conceptions de roulements optimisées
Les progrès futurs en matière de conception informatique et d’outils de simulation pourraient conduire à des géométries de roulements optimisées qui répartissent mieux les charges et réduisent l’usure. En utilisant un logiciel de simulation, les fabricants peuvent tester différentes conceptions de roulements avant la production, permettant ainsi le développement de roulements encore plus efficaces et avec une plus grande longévité.
Par exemple, des améliorations dans la texturation des surfaces et l’incorporation de conceptions multicouches pourraient contribuer à améliorer la rétention de la lubrification et à réduire encore davantage la friction. De plus, les conceptions permettant l’autolubrification ou comprenant des rainures pour distribuer le lubrifiant plus efficacement pourraient devenir plus courantes.
Processus de fabrication améliorés
L’avenir de la fabrication de roulements composites bimétalliques bénéficiera également probablement des progrès de la fabrication additive (impression 3D) et du moulage de précision. Ces technologies pourraient permettre la création de conceptions de roulements plus complexes avec des tolérances plus précises, améliorant ainsi les performances et réduisant le gaspillage de matériaux.
De plus, à mesure que l’automatisation et la robotique continuent de s’améliorer, l’efficacité de la production de roulements pourrait augmenter, entraînant une réduction des coûts et des délais de livraison plus rapides. Ces avancées pourraient rendre les roulements hautes performances plus abordables et accessibles à un plus large éventail d’industries.
Études de cas
10.1 Étude de cas 1 : Application automobile
Exemple détaillé de roulements bimétalliques dans un moteur
Les roulements composites bimétalliques sont couramment utilisés dans les moteurs automobiles en raison de leur capacité à résister à des charges élevées et à réduire la friction. Dans cette étude de cas, nous examinerons le rôle des roulements composites bimétalliques dans le vilebrequin et la bielle d'un moteur à combustion interne.
Contexte
Le vilebrequin et la bielle sont deux composants essentiels du groupe motopropulseur du moteur. Ils subissent des contraintes mécaniques élevées pendant le fonctionnement du moteur, le vilebrequin subissant des charges cycliques de la part des pistons et la bielle transférant ces forces au vilebrequin. Les roulements utilisés dans ces composants doivent donc être capables de résister à des forces extrêmes tout en minimisant les frottements et l'usure.
Défis
Le principal défi de ces roulements est de gérer la pression et la friction intenses pendant le fonctionnement du moteur. Les roulements traditionnels s'usent souvent rapidement, en particulier sous les vitesses et températures élevées typiques des environnements moteurs. Cela peut entraîner une maintenance coûteuse et une réduction des performances du moteur.
Solution
Les roulements composites bimétalliques, en particulier les roulements en bronze avec support en acier, offrent la résistance et la durabilité nécessaires pour ces composants soumis à de fortes contraintes. Le support en acier fournit le support structurel nécessaire, tandis que la couche d'appui en bronze assure une excellente résistance à l'usure et une réduction des frottements. Cette combinaison prolonge considérablement la durée de vie des roulements, réduit le risque de panne et améliore les performances globales du moteur.
Résultats
L'utilisation de roulements composites bimétalliques dans le vilebrequin et la bielle a permis d'améliorer le rendement du moteur, de réduire la consommation de carburant et d'améliorer la longévité globale du moteur. La capacité des roulements à réduire la friction a également conduit à un fonctionnement plus fluide du moteur, ce qui entraîne moins de génération de chaleur et une conduite plus silencieuse du véhicule.
10.2 Étude de cas 2 : Application industrielle
Exemple détaillé de roulements bimétalliques dans les machines lourdes
Les machines lourdes utilisées dans la construction et l’exploitation minière fonctionnent dans certains des environnements les plus difficiles. Ces machines sont exposées à des charges extrêmes, à la saleté, à la poussière et à des niveaux de vibrations élevés. Dans des conditions aussi exigeantes, les performances et la durabilité des roulements sont cruciales pour maintenir la fonctionnalité de la machine et minimiser les temps d'arrêt.
Contexte
Dans une application minière, de grandes excavatrices sont utilisées pour creuser et déplacer la terre dans les mines à ciel ouvert. L'équipement comprend un godet rotatif et une flèche soutenus par des roulements robustes. Ces roulements sont soumis à des charges radiales et axiales élevées, ainsi qu'à une exposition à la saleté, à la poussière et à l'humidité, ce qui peut accélérer l'usure et entraîner des défaillances fréquentes des roulements.
Défis
L'environnement d'exploitation difficile, combiné aux mouvements constants et aux charges lourdes, présente un défi important pour les matériaux de roulements. Dans cette application, les roulements doivent non seulement supporter des pressions extrêmes, mais également supporter la contamination par la saleté et l'eau, qui peuvent entraîner la rouille et la corrosion s'ils ne sont pas correctement protégés.
Solution
Des roulements en bronze à support en acier ont été choisis pour cette application en raison de leur excellente résistance à l'usure et de leur capacité à supporter des charges radiales élevées. De plus, la couche de bronze offre une bonne résistance à la corrosion, essentielle pour protéger les roulements des éléments de l’environnement minier. Pour améliorer encore les performances, des rainures de lubrification ont été intégrées à la conception du roulement pour garantir un approvisionnement continu en lubrifiant, même dans des conditions poussiéreuses et à haute pression.
Résultats
L'utilisation de roulements composites bimétalliques dans cette machine minière a permis de réduire les temps d'arrêt et les coûts de maintenance. Les roulements ont pu résister à des charges lourdes et à des conditions extrêmes, avec une usure nettement inférieure à celle des roulements traditionnels. Les rainures de lubrification garantissent que les roulements continuent de fonctionner sans problème, même en présence de saleté et d'humidité, prolongeant ainsi leur durée de vie.
Conclusion
11.1 Résumé des points clés
Les roulements composites bimétalliques offrent une solution puissante pour les applications hautes performances dans diverses industries. En combinant la résistance de l'acier avec la résistance à l'usure et les propriétés de lubrification des métaux plus mous comme le bronze ou l'aluminium, ces roulements offrent une excellente durabilité, une capacité de charge élevée et une résistance à la fatigue. Certains des principaux avantages des roulements composites bimétalliques comprennent :
Capacité de charge élevée : Le support en acier offre la résistance nécessaire pour supporter de lourdes charges, tandis que la couche d'appui gère la friction et la résistance à l'usure.
Résistance à l'usure : La composition du matériau du roulement, souvent du bronze ou de l'aluminium, offre une résistance à l'usure supérieure, même dans des environnements difficiles.
Résistance à la corrosion : Les roulements composites bimétalliques sont souvent conçus avec des matériaux qui résistent à la corrosion, ce qui les rend idéaux pour une utilisation dans des environnements où l'exposition à l'humidité ou aux produits chimiques est un problème.
Résistance à la fatigue : Ces roulements sont conçus pour supporter des charges répétitives sans défaillance, ce qui les rend adaptés à une utilisation exigeante et à long terme.
Les roulements composites bimétalliques sont largement utilisés dans les applications automobiles, industrielles et aérospatiales, contribuant à la longévité et à l'efficacité des machines et des véhicules.
11.2 Réflexions finales
Lors de la sélection d'un roulement pour une application spécifique, il est essentiel de prendre en compte les facteurs environnementaux, les exigences de charge et la durée de vie souhaitée du composant. Les roulements composites bimétalliques offrent un équilibre entre résistance, durabilité et résistance à l'usure, ce qui en fait un choix solide pour un large éventail d'industries. Cependant, il est important d’être conscient du potentiel de corrosion dans certains environnements et de la complexité de leurs processus de fabrication.
À mesure que les industries continuent d'évoluer, l'avenir des roulements composites bimétalliques semble prometteur, avec des progrès dans les matériaux, les revêtements et les processus de fabrication conduisant à des produits plus efficaces, plus rentables et plus performants. Le développement continu de nouveaux alliages et l'intégration de techniques de fabrication avancées amélioreront probablement encore les capacités des roulements composites bimétalliques, les rendant encore plus adaptés à une variété d'applications exigeantes.
En conclusion, la sélection du roulement composite bimétallique adapté à votre application nécessite une compréhension approfondie des conditions de fonctionnement et des propriétés des matériaux. Avec une installation, un entretien et une lubrification appropriés, les roulements composites bimétalliques peuvent offrir une durée de vie prolongée et des performances fiables, réduisant ainsi le besoin de remplacements fréquents et minimisant les temps d'arrêt.
